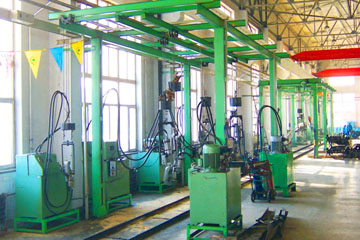

液圧リベット機は主にヘビートラック、バス、汽車、農業用車、バイク、飛行機、マインビークル、橋構造等の領域に用いる。
特徴:
1、騒音がない。
2、労働強度が低い。
3、リベット締めるスピードが速い、約3秒で一つリベットを締められる。
4、リベット締める力が強く、コールドとハットリベット締めることができる。
5、リベットは力を受けることが均等だから、リベット締める質量が良い、フレームの局部変形を矯正することができる。
液圧リベット機のポンプステーションの主なテクニカルパラメーター | ||||||
タイプ | T92Y-8 | T92Y-30 | T92Y-40 | T92Y-50 | T92Y-63 | |
リベット締める力(KN) | 80 | 300 | 400 | 500 | 630 | |
システムプレッシャー(mpa) | 16 | 7.5 | 7.5 | 7.5 | 7 | |
リベット締めるスピード(min-1) | 20-25 | 20-25 | 20-25 | 15-20 | 10-12 | |
リベット締めるマキシ直径 | コールドリベット | 6 | 12 | 14 | 16 | 16 |
ハットリベット | 10 | Ø18-20 | Ø20-24 | Ø24-28 | Ø24-28 | |
オイルポンプの流量(ml/r) | 18 | 37 | 45 | 56 | 60 | |
モーターの効率(kw) | 4 | 5.5 | 7.5 | 11 | 11 | |
オイルタンクの容量(L) | 240 | 450 | 550 | 650 | 650 | |
オイルパイプのジョイント(mmxmm) | M27x1.5 | M27x1.5 | M33x2 | M36x2 | M36x2 |
スペシフィケーションとポンプステーションの外形サイズ | ||||||
タイプ | A(mm) | B (mm) | C (mm) | D (mm) | E (mm) | Weight (KG) |
T92Y-8 | 1020 | 800 | 1080 | 1200 | 500 | 700 |
T92Y-30 | 1110 | 1010 | 1300 | 1250 | 650 | 550 |
T92Y-40 | 1110 | 1010 | 1300 | 1350 | 650 | 550 |
T92Y-50 | 1110 | 1010 | 1550 | 1400 | 700 | 680 |
T92Y-63 | 1250 | 1150 | 1430 | 1400 | 700 | 700 |

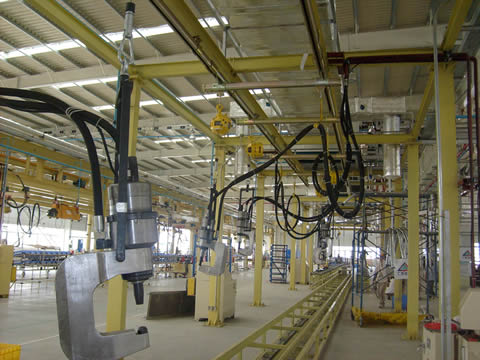

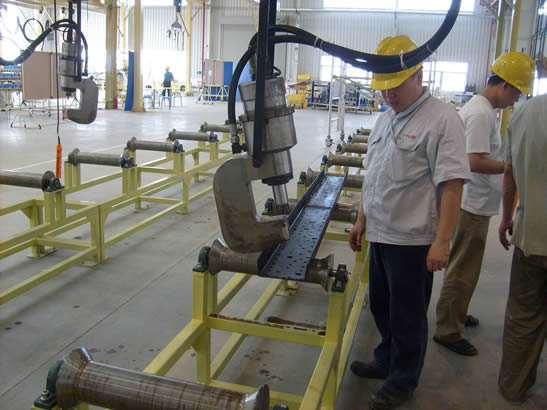

ハンギングクランプ規格表 | |||||||
名称 | Unit | WB-20-H | WB-30-H | WB-40-H | WB-50-H | WB-63-H | |
リベット締めるノミナルフオース | Ton | 20 | 30 | 40 | 50 | 63 | |
オイルシリンダーのインサイド直径 | mm | 90 | 110 | 125 | 140 | 160 | |
ストローク | mm | 80 | 80 | 90 | 120 | 150 | |
ピストンロッドの直径 | mm | 40 | 50 | 50 | 60 | 60 | |
ダイを取り付ける穴 | mm | 20 | 20 | 20 | 25 | 30 | |
オイルシリンダーのネック | mm | 64 | 80 | 80 | 90 | 90 | |
ネックの長さ | mm | 105 | 115 | 115 | 145 | 145 | |
リベット締める直径 | コールドリベット | mm | 10 | 12 | 14 | 16 | 16 |
ハットリベット | mm | 16 | 20 | 22 | 24 | 27 | |

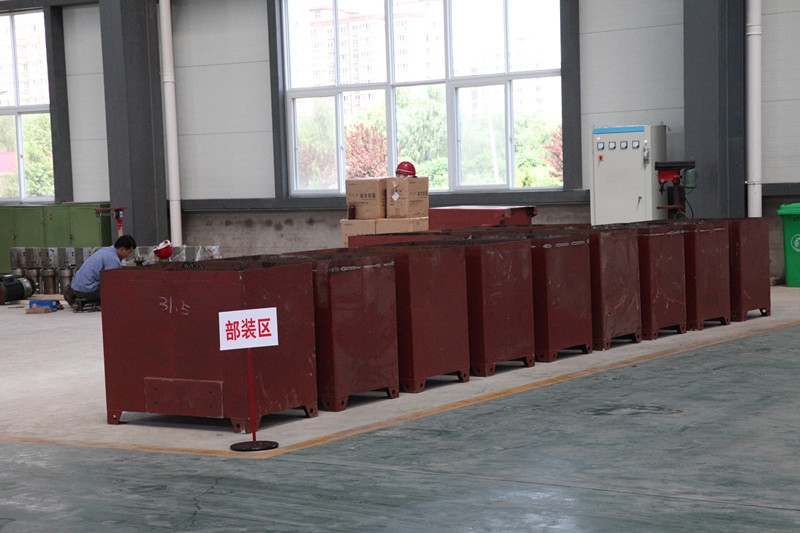

液圧ジェネレーター |
T92Y-30 | T92Y-40 | T92Y-50 | T92Y-63 |
