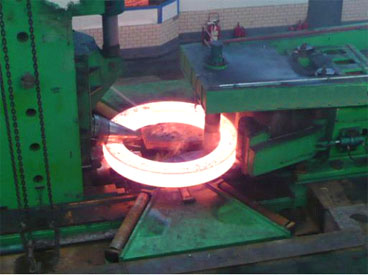

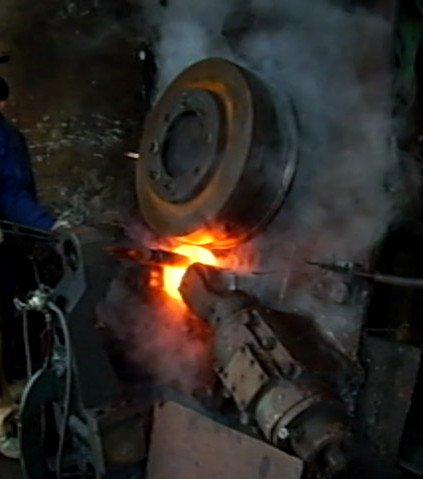

リング圧延機

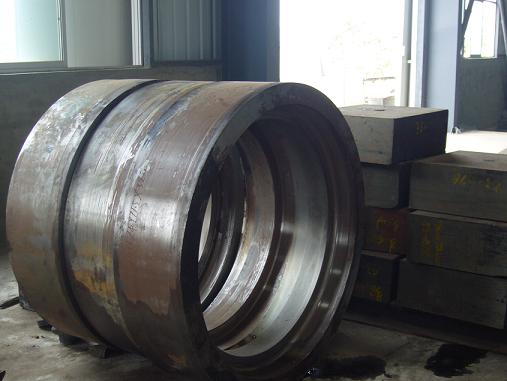

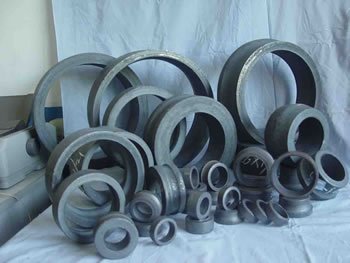

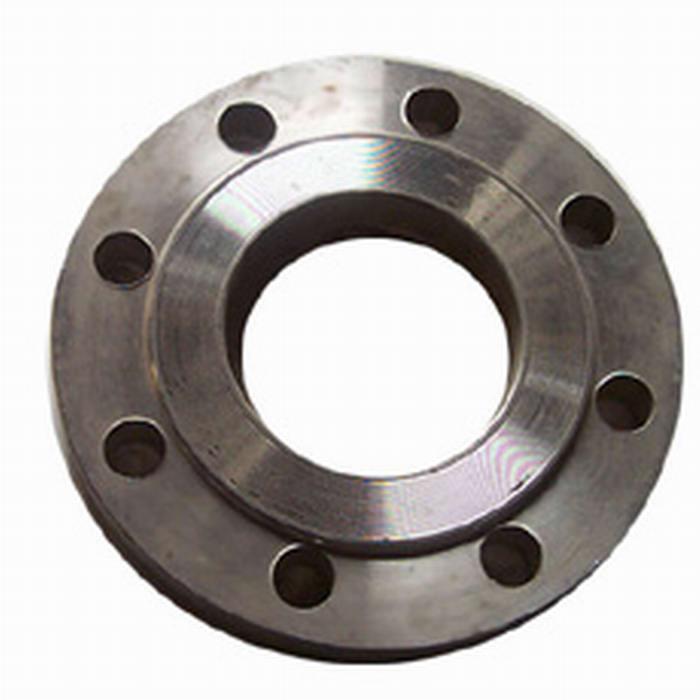

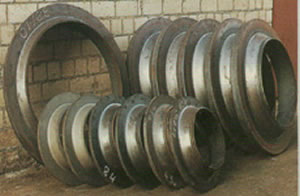

リング圧延機は各種形状のリングを圧延することに広く用いて、精度が高い、エネルギーを消費することは低い、操作便利、修理が易い等の長所がある。リング圧延機はフランジ、ベアリング、ギア、ホイール、スリーブなどの部品を生産することができる、自動車、航空、石油等の業種に広く用いる。

長所：

１、材料利用率が高い。

２、質量が良い。

３、ワーキング情況が良く、仕事効率が高い。

４、エネルギーの消費が低い。

リング圧延機はラジアルローリングとアキシアルローリング二つの種類を分かれて、ラジアルローリングもバーティカルとホリゾンタル二つの種類を分かれる。
  • パラメータ
  • 製造的
  • ビデオ
  • お客様
  • 使用領域
  • ダウンロード

Parameters
項目 単位 D51-160D D51-160E D51-250D D51-250E D51-350D D51-350E
リングサイズ マキシ外径 mm 45～160 200 250 300 350 350
マキシハイト mm 35 70 50 120 85 200
マキシプロダクティビティー Pic/h 700 600 500 240 200 120
シリンダーのノミナルプレッシャー kg 6000 11300 9800 19600 15500 30000
ブロックのマキシストローク mm 70 70 110 110 130 130
250
ローラーリニア速度 m/sec 2～2.5 1.64 2.1 1.63 2.2 1.45
メインシャフトスピード r.p.m 120 92 80 62.3 62 41
ローリングホイールの外径 mm 360～380 360～380 500～520 680～700 680～700
ローリングローラーのセンターのハイト mm 670 670 875 875 1050 1100
ローリングホイルのセンターからローラーセンターまでのミニマム距離 mm 185 185 265 265 365 365
メインモーターのパワー kw 18.5 30 37 55 75 90
液圧モーターのパワー kw 4 7.5 11 11 15 15
外形寸法 mm 2200×
1550×1850		 2350×
1700×2100		 2890×
1900×2400		 3440×
2000×2700		 4040×
2000×3000		 4595×
2050×3370
トータルウエート kg 3200 3500 7000 7800 12000 13800
項目 単位 D51-400E D51-500E D51-630E D51-800E D51-1000E D51-1000F
リングサイズ マキシ外径 mm 400 500 630 800 1000 1500
マキシハイト mm 200 220 200 220 220 200
250 350 350 350
マキシプロダクティビティー Pic/h 100 90 80 60 50 40
シリンダーのノミナルプレッシャー kg 30000 32000 32000 38000 38000 42000
42000
ブロックのマキシストローク mm 130 130 200-350
250 250
ローラーリニア速度 m/sec 1.45 1.5 1.47 1.5 1.5 1.5
メインシャフトスピード r.p.m 40 40 38 38 38 38
ローリングホイールの外径 mm 700～720 700～720 700～720 760～820 760～820 820
ローリングローラーのセンターのハイト mm 1100 1200 1250 1350 1600 1780
ローリングホイルのセンターからローラーセンターまでのミニマム距離 mm 375 375 385 410 410 410
メインモーターのパワー kw 90 90 90 110 110 132
110 132 132 160
液圧モーターのパワー kw 15 15 15 15 15 15
18 18 18
外形寸法 mm 4595×
2100×3370		 4800×
2200×3470		 4800×
2300×3770		 4800×
2350×3770		 5000
×2400×3520		 5500×
2700×4200
トータルウエート kg 14000 14500 15000 20000 22000 23800




項目 単位 D52-630 D52-1250 D52-1600 D52-2000 D52-3000
リングサイズ 外径 mm 220-630 400-1250 400-1600 450-2000 500-3000
ハイト mm 160 250 300 350 400
機械のパラメーター ラジアルローリングのプレッシャー KN 500 800 1000 1250 2000
リニアスピード M/s 1.3 1.3 1.3 1.3 1.3
パワー Kw 110 200 280 355 500
外形寸法 レングス mm 5230 7700 9000 10000 12700
ワイズ mm 1900 2400 2500 3500 4100
ハイト mm 2530 3600 3600 4000 4300


項目 単位 D53K-
800		 D53K-1600 D53K-2000 D53K-3000 D53K-3500 D53K-4000 D53K-5000
リング寸法 外径 mm 350-800 400-1600 500-2000 500-3000 500-3500 500-4000 500-5000
ハイト mm 60-300 60-300 80-500 80-500 80-500 80-700 80-750
機械のパラメーター ラジアルローリングのプレッシャー KN 1250 1250 2000 2000 2000 2000 2500
アキシアルロールフオース KN 1000 1000 1250 1250 1600 1600 2000
リニアスピード M/s 1.3/0.4-1.6 1.3/0.4-1.6 1.3/0.4-1.6 1.3/0.4-1.6 1.3/0.4-1.6 1.3/0.4-1.6 1.3/0.4-1.6
ドライビングパワー ラジアル KW 280 280 500 500 560 630 630
アキシアル KW 2×160 2×160 2×220 2×220 2×280 2×315 2×315
外形寸法 レングス mm 10000 11000 14500 15200 16000 18500 20000
ワイズ mm 2500 2500 3500 3500 3500 4500 5500
ハイト mm 3150 3300 4300 4300 4400 4400 5000
