고리모양압연기

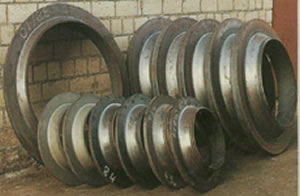

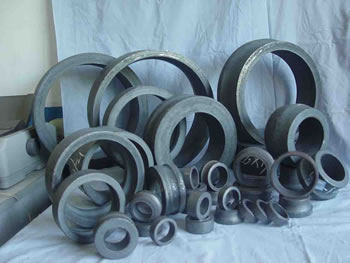

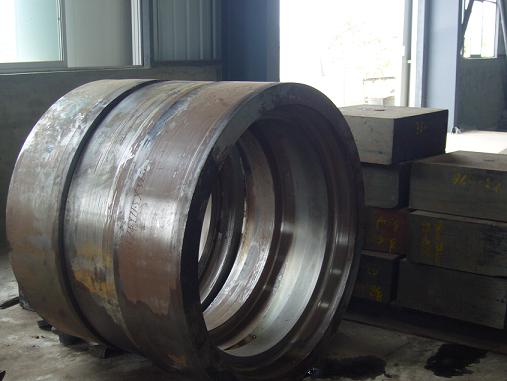

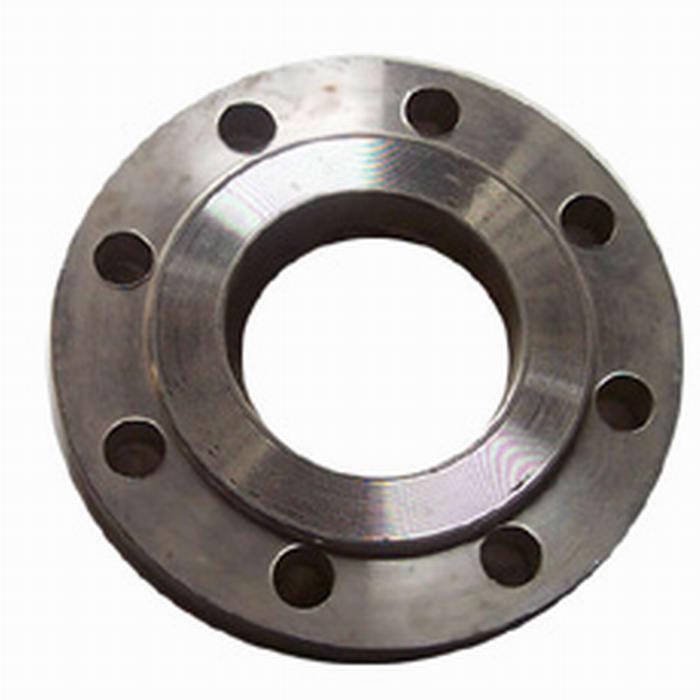

고리모양압연기는 자동차용 링기어, 대중형 톱니바퀴 블랭크, 대형 베어링레이스, 대중형 보강플랜지, 기차 타이어, 항공기구조물 분야 등에 다양하게 필요로 하는 중요한 기계이다. 고리모양압연기는 레이디얼고리모양압연기(D53K형)와 래디얼-액셜형고리모양압얀기 (CNC제어) 두 모델을 있으며 레이디얼고리모양압연기는 수형(D51형)과 수평형(D52형) 두 가지 있다.

특징:

1.높은 재료이용율

2.고품질

3.최고의 근무능률

4.에너지 절약

파라미터
제조공장
동영상
고객
응용영역
다운로드

파라미터

Item		Unit	D51-160D	D51-160E	D51-250D	D51-250E	D51-350D	D51-350E

The ring size	Max.OD	mm	45～160	200	250	300	350	350
	Max. Height	mm	35	70	50	120	85	200

Max.Productivity		Pic/h	700	600	500	240	200	120
Nominal pressure of cylinder		kg	6000	11300	9800	19600	15500	30000

Max.stroke of sliding block		mm	70	70	110	110	130	130
								250
Roller Linear Velocity		m/sec	2～2.5	1.64	2.1	1.63	2.2	1.45
Speed of main shaft		r.p.m	120	92	80	62.3	62	41
OD of rolling wheel		mm	360～380	360～380	500～520		680～700	680～700
Center height of rolling roller		mm	670	670	875	875	1050	1100
Min. distance between rolling wheel′s center and rolling roller′s center		mm	185	185	265	265	365	365
Main motor power		kw	18.5	30	37	55	75	90

Hydraulic motor power		kw	4	7.5	11	11	15	15

Overall dimension		mm	2200× 1550×1850	2350× 1700×2100	2890× 1900×2400	3440× 2000×2700	4040× 2000×3000	4595× 2050×3370
Total weight		kg	3200	3500	7000	7800	12000	13800

Item		Unit	D51-400E	D51-500E	D51-630E	D51-800E	D51-1000E	D51-1000F

The ring size	Max.OD	mm	400	500	630	800	1000	1500
	Max. Height	mm	200	220	200	220	220	200
					250	350	350	350
Max.Productivity		Pic/h	100	90	80	60	50	40
Nominal pressure of cylinder		kg	30000	32000	32000	38000	38000	42000
							42000
Max.stroke of sliding block		mm	130	130	200-350
			250	250
Roller Linear Velocity		m/sec	1.45	1.5	1.47	1.5	1.5	1.5
Speed of main shaft		r.p.m	40	40	38	38	38	38
OD of rolling wheel		mm	700～720	700～720	700～720	760～820	760～820	820
Center height of rolling roller		mm	1100	1200	1250	1350	1600	1780
Min. distance between rolling wheel′s center and rolling roller′s center		mm	375	375	385	410	410	410
Main motor power		kw	90	90	90	110	110	132
					110	132	132	160
Hydraulic motor power		kw	15	15	15	15	15	15
						18	18	18
Overall dimension		mm	4595× 2100×3370	4800× 2200×3470	4800× 2300×3770	4800× 2350×3770	5000 ×2400×3520	5500× 2700×4200
Total weight		kg	14000	14500	15000	20000	22000	23800

Item		Unit	D52-630	D52-1250	D52-1600	D52-2000	D52-3000
Dimension Of Ring	OD	mm	220-630	400-1250	400-1600	450-2000	500-3000
Dimension Of Ring	Height	mm	160	250	300	350	400
Parameter Of Machine	Radial Rolling Force	KN	500	800	1000	1250	2000
	Linear Velocity Of Rolling	M/s	1.3	1.3	1.3	1.3	1.3
	Driving Power	Kw	110	200	280	355	500
Overall Dimensions	Length	mm	5230	7700	9000	10000	12700
	Width	mm	1900	2400	2500	3500	4100
	Height	mm	2530	3600	3600	4000	4300

Item		Unit	D53K- 800	D53K-1600	D53K-2000	D53K-3000	D53K-3500	D53K-4000	D53K-5000
Item		Unit	D53K- 800	D53K-1600	D53K-2000	D53K-3000	D53K-3500	D53K-4000	D53K-5000
Dimension of Ring	OD	mm	350-800	400-1600	500-2000	500-3000	500-3500	500-4000	500-5000
	OD	mm	350-800	400-1600	500-2000	500-3000	500-3500	500-4000	500-5000
	Height	mm	60-300	60-300	80-500	80-500	80-500	80-700	80-750
Parameter of Machine	Radial Rolling Force	KN	1250	1250	2000	2000	2000	2000	2500
	Axial Rolled Force	KN	1000	1000	1250	1250	1600	1600	2000
	Linear Velocity of Rolling	M/s	1.3/0.4-1.6	1.3/0.4-1.6	1.3/0.4-1.6	1.3/0.4-1.6	1.3/0.4-1.6	1.3/0.4-1.6	1.3/0.4-1.6
Driving power	Radial	KW	280	280	500	500	560	630	630
Driving power	Axial	KW	2×160	2×160	2×220	2×220	2×280	2×315	2×315
Overall Dimensions	Length	mm	10000	11000	14500	15200	16000	18500	20000
	Width	mm	2500	2500	3500	3500	3500	4500	5500
	Height	mm	3150	3300	4300	4300	4400	4400	5000
