Máy búa rèn khuôn hở thủy lực

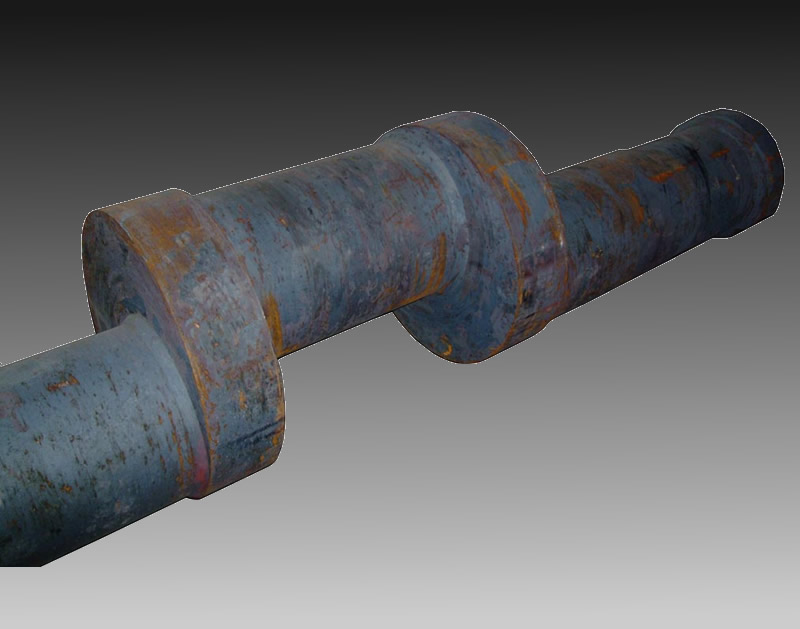

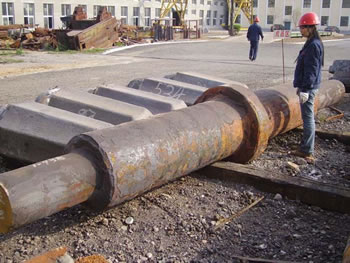

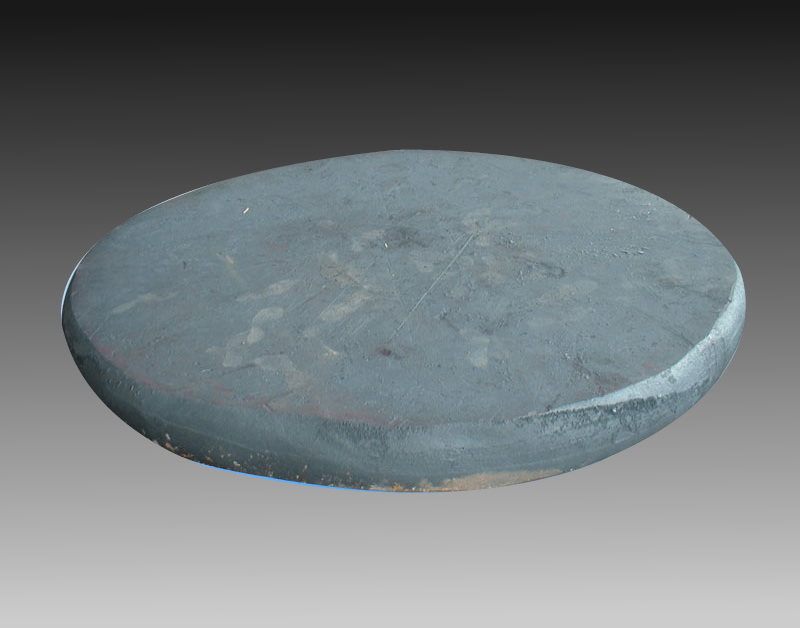

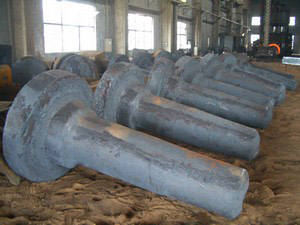

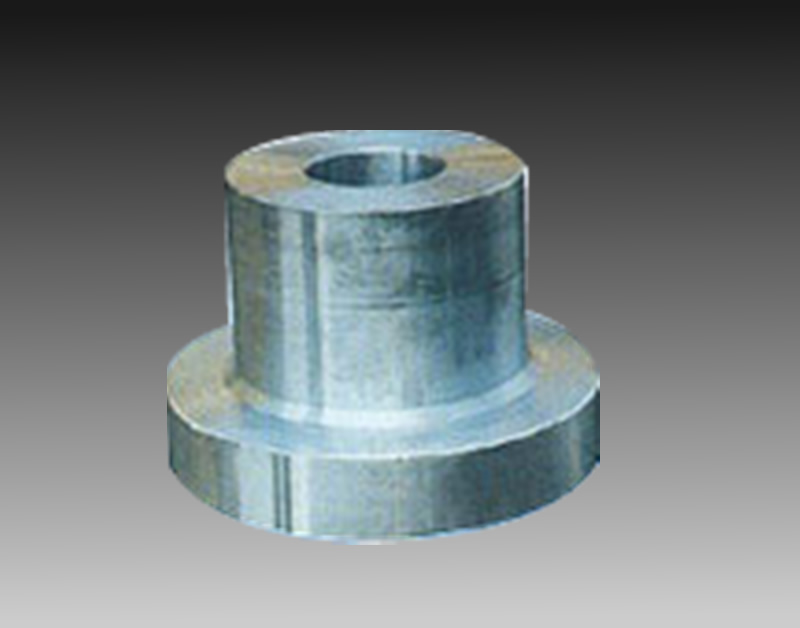

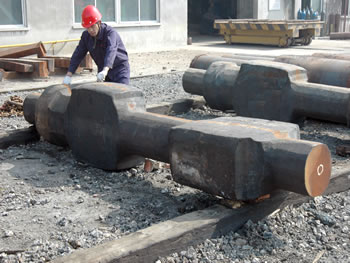

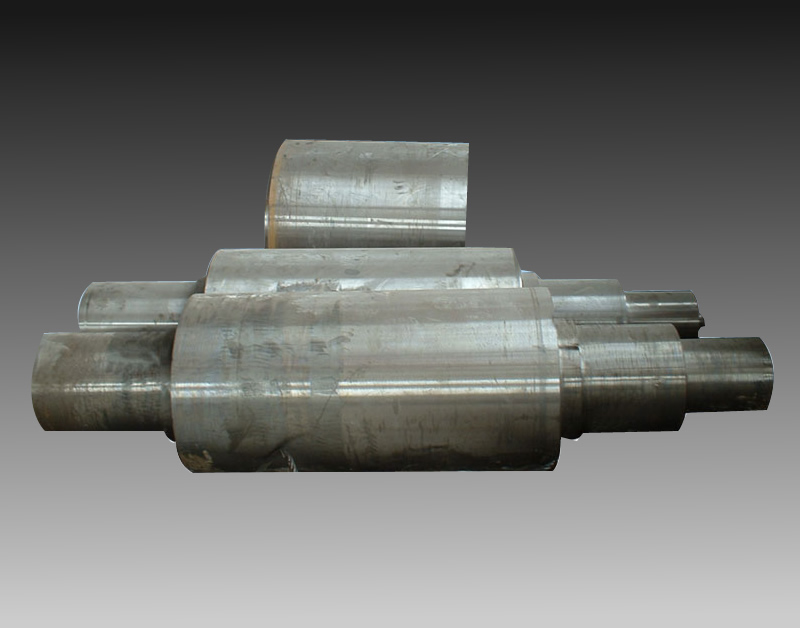

Máy búa rèn khuôn hở thủy lực được sử dụng rộng rãi trong ngành công nghiệp rèn hiện đại, thích hợp cho rèn khuôn như rèn trục, rèn bánh răng, mặt bích…

Tính năng:

1. Tiết kiệm năng lượng và bảo vệ môi trường.
2. Tốc độ cao và độ chính xác sản xuất cao.
3. Dẫn hướng chữ X đảm bảo rèn chính xác và chống quá tải.
4. Tự động bôi trơn trục dẫn hướng.
5. Điều khiển PLC, khởi động và rèn sản phẩm ngay lập tức.
6. Điều khiển bàn đạp và pedal dễ dàng và an toàn.
7. Hệ thống làm mát cho dầu thủy lực.

  • Parameters
  • Manufacturing
  • Video
  • Customer
  • Application Fields
  • Download

Parameters

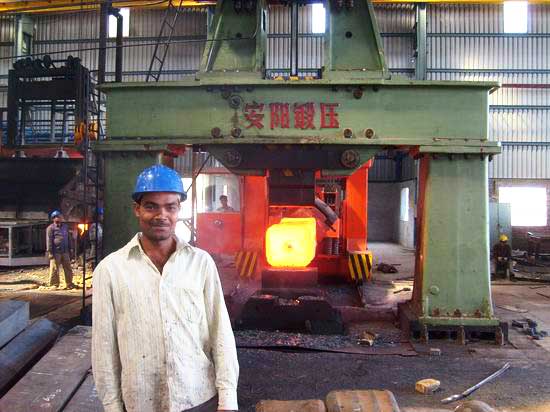

Thông số kỹ thuật máy búa rèn cổng vòm khuôn hở thủy lực ( Cần đôi )
Item Unit C66-35
(1T)		 C66-35
(1T)		 C66-70
(2T)		 C66-120
(3T)		 C66-140
(4T)		 C66-175
(5T)
Lực đập lớn nhất KJ  35 35 70 120 140 175
Trọng lượng của các bộ phận rời kg  1300 1300 2600 4200 4800 6000
Hành trình lớn nhất mm  1000 1000 1260 1450 1500 1730
Tần suất đập min-1  50-58  65-75  65-75 50-55 50-60 45-50
Bơm dầu chính type A2F160R2P3 A2F125R2P3 A2F160R2P3 A2F160R2P3 A2F160R2P3 A2F160R2P3
Loại bơm dầu Y250M-4-B35 Y250M-4-B35 Y250M-4-B35 Y250m-4-B35 Y250m-4-B35 Y280s-4-B35
Công suất mô tơ chính kW 55 45 55 55 55 75
Số bơm/ mô tơ set 1 2 3 4 5 5
Loại làm mát bằng điện type YLD400 YLD400 YLD800 YLD1200 YLD800x2 YLD800x2
Công suất bộ làm mát bằng điện Kcal/h 40000 40000 80000 120000 80000x2 80000x2
Điện áp bộ làm mát bằng điện kW 19 19 38 60 38x2 38x2
Khoảng cách dẫn hướng mm 460 460 550 630 630 760
Bề mặt làm việc (WxH) mm 1800x1250 1800x1250 2300x1380 2700x1470 2700x1470 3700x2000
Chiều cao khuôn dưới trên mặt đất mm 750 750 750 760 760 880
Kích thước máy
(LxWxH)		 mm 3600x
1500x
6000		 3600x
1500x
6000		 4500x
1700x
6500		 5100x
2300x
7500		 5100x
2300x
7800		 6300x
2700x
8500
Kích thước thùng dầu
(LxWxH)		 mm 2000x
1500x
1300		 2000x
1500x
1300		 2700x
2000x
1600		 3600x
2000x
1600		 4500x
2000x
1600		 4500x
2000x
1600
Item Unit C66-210
(6T)		 C66-245
(7T)		 C66-280
(8T)		 C66-350 C66-420 C66-490
(10T) (12T) (14T)
Lực đập lớn nhất KJ  210 245 280 350 420 490
Trọng lượng của các bộ phận rời kg  7000 7600 8500 10500 12500 14500
Hành trình lớn nhất mm  1850 2000 2200 2400 2500 2600
Tần suất đập min-1  45-50 46-50 45-50 44-46 42-45 42-45
Bơm dầu chính type A2F160R2P3 A2F160R2P3 A2F160R2P3 A2F160R2P2 A2F160R2P2 A2F160R2P2
Loại bơm dầu Y280s-4-B35 Y280s-4-B35 Y280s-4-B35 Y280s-4-B35 Y280s-4-B35 Y280s-4-B35
Công suất mô tơ chính kW 75 75 75 75 75 75
Số bơm/ mô tơ set 6 7 7 10 12 16
Loại làm mát bằng điện type YLD1000x2 YLD1000x2 YLD1000x2 YLD1200x2 YLD1200x2 YLD1200x2
Công suất bộ làm mát bằng điện Kcal/h 100000x2 100000x2 100000x2 120000x2 120000x2 120000x2
Điện áp bộ làm mát bằng điện kW 54x2 54x2 54x2 60x2 60x2 60x2
Khoảng cách dẫn hướng mm 890 890 980 980 1050 1050
Bề mặt làm việc (WxH) mm 3700x2150 4200x2200 4700x2250 4800x2350 5000x2500 5000x2500
Chiều cao khuôn dưới trên mặt đất mm 880 900 900 900 900 900
Kích thước máy(LxWxH) mm 6300x
2700x
8800		 7000x
2700x
9100		 7500x
2800x
9500		 7500x
2800x
10000		 7600x
3000x
12000		 7600x
3000x
13000
Kích thước thùng dầu
(LxWxH)		 mm 5400x
2000x
1600		 6300x
2000x
1600		 6300x
2000x
1600		 9000x
2000x
1600		 10800x
2000x
1600		 2x7200x
2000x
1600

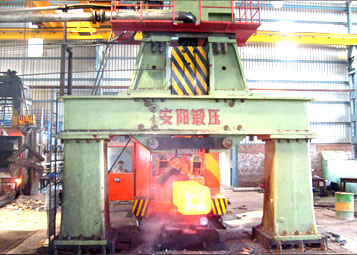

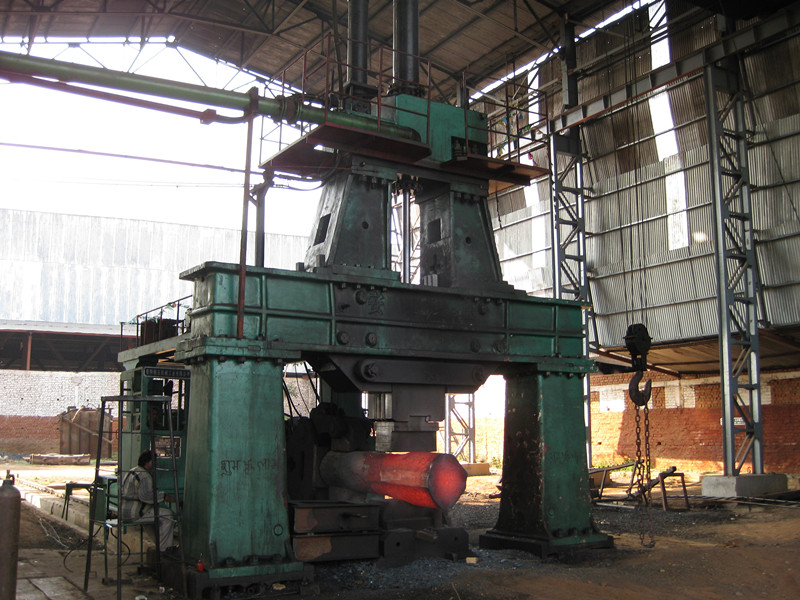

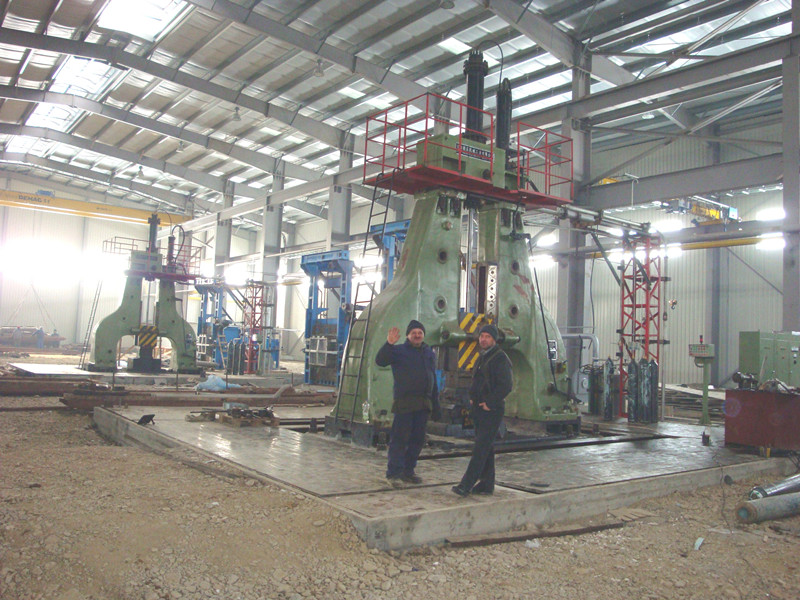

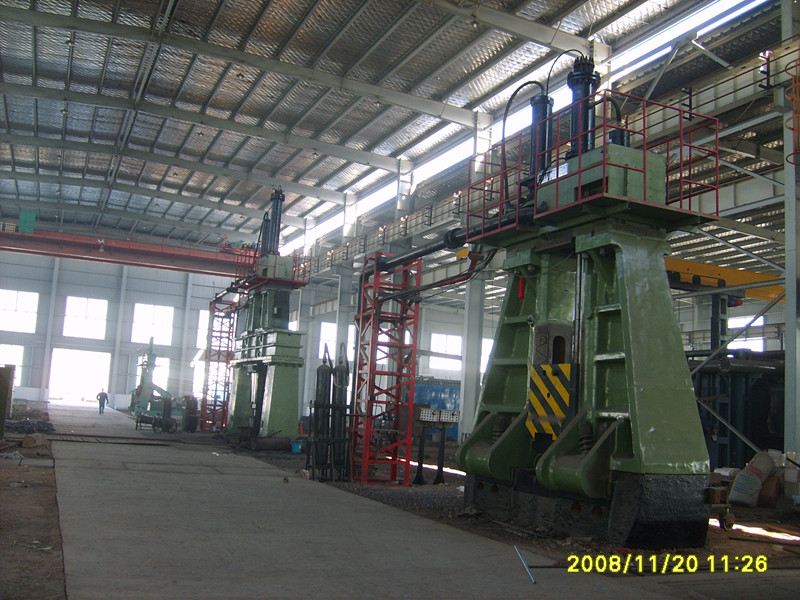

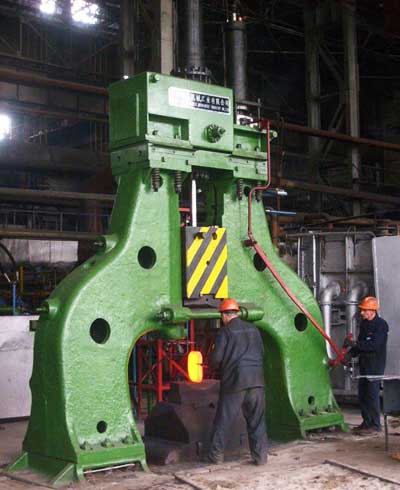

Thông số kỹ thuật máy búa rèn khuôn tự do dạng cầu thủy lực ( Cần đôi )
Hạng mục Unit C66-175
(5T)		 C66-210
(6T)		 C66-245
(7T)		 C66-280
(8T)		 C66-350
(10T)		 C66-420
(12T)		 C66-490
(14T)
Lực đập lớn nhất KJ  175 210 245 280 350 420 490
Trọng lượng của các bộ phận rời kg  6000 6800 7600 8500 10500 12500 14500
Hành trình lớn nhất mm  1730 1850 2000 2200 2400 2500 2500
Tần suất đập min-1  45-50 45-50 46-50 45-50 44-46 42-45 42-45
Bơm dầu chính type A2F160R2 P3 A2F160R2P3 A2F160R2P3 A2F160R2P3 A2F160R5P2 A2F160R5P2 A2F160R5P2
Loại bơm dầu Y280s-4-B35 Y280s-4-B35 Y280s-4-B35 Y280s-4-B35 Y280s-4-B35 Y280s-4-B35 Y280s-4-B35
Công suất mô tơ chính kW 75 75 75 75 75 75 75
Số bơm/ mô tơ set 5 6 7 7 10 12 16
Loại làm mát bằng điện type YLD800x2 YLD1000x2 YLD1000x2 YLD1000x2 YLD1200x2 YLD1200x2 YLD1200x2
Công suất bộ làm mát bằng điện Kcal/h 80000x2 100000x2 100000x2 100000x2 120000x2 120000x2 120000x2
Điện áp bộ làm mát bằng điện kW 38x2 54x2 54x2 54x2 60x2 60x2 60x2
Khoảng cách dẫn hướng mm 830 930 930 1030 1030 1050 1050
Bề mặt làm việc (WxH) mm 3700x2000 3700x2150 4200x2300 4200x2460 4400x2650 4500x2800 4500x2900
Chiều cao khuôn dưới trên mặt đất mm 880 880 900 900 900 900 900
Kích thước máy
(LxWxH)		 mm 6300
x2700
x8500		 6300
x2700
x8800		 7000
x2700
x9100		 7500
x2800
x9500		 7500
x2800
x10000		 7600
x3000
x12000		 7600
x3000
x13000
Kích thước thùng dầu
(LxWxH)		 mm 4500
x2000
x1600		 5400
x2000
x1600		 6300
x2000
x1600		 6300
x2000
x1600		 9000
x2000
x1600		 10800
x2000
x1600		 2x7200
x2000
x1600

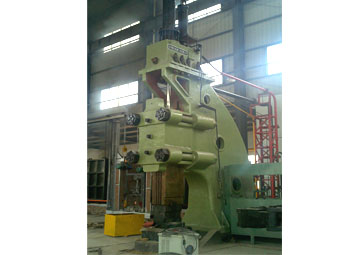

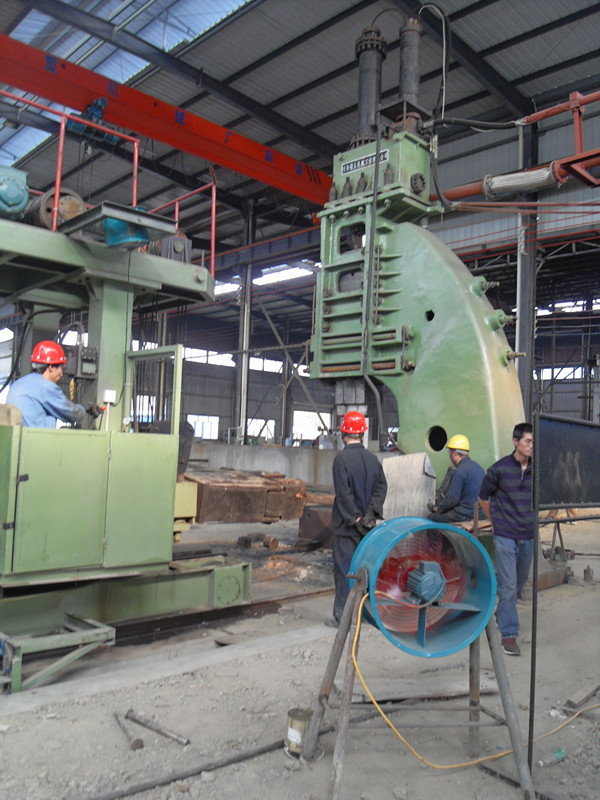

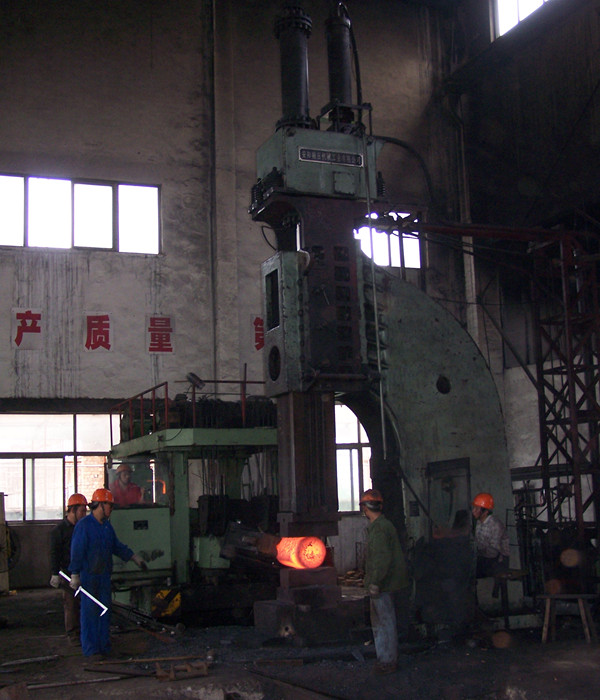

Thông số kỹ thuật máy búa rèn khuôn tự do thủy lực ( Cần đơn)
Model Unit C61-30
(1T)		 C61-70
(2T)		 C61-105
(3T		 C61-140
(4T)		 C61-175
(5T)
Lực đập lớn nhất Kj 30 70 105 140 175
Trọng lượng của các bộ phận rời kg  1300 2600 4000 4800 5500
Hành trình lớn nhất mm  1000 1260 1450 1700 1800
Tần suất đập min-1  50-58 65-75 50-58 50-60 48-55
Bơm dầu chính mm A2F160R2P3 A2F160R2P3 A2F160R2P3 A2F160R2P3 A2F160R2P3
Loại bơm dầu type Y250M-4-B35 Y250M-4-B35 Y250M-4-B35 Y250M-4-B35 Y280S-4-B35
Công suất mô tơ chính kw 55 55×3 55×4 55×5 75×5
Số bơm/ mô tơ set 1 3 4 5 5
Loại làm mát bằng điện type YLD400 YLD800 YLD1200 YLD800×2 YLD800×2
Công suất bộ làm mát bằng điện Kcal/h 40000 80000 120000 80000×2 80000×2
Điện áp bộ làm mát bằng điện kw 19 38 60 38×2 38×2
Khoảng cách giữa dẫn hướng mm 480 560 600 600 700
Độ sâu và cao rãnh mm 730x1750 840x2150 960x2340 960x2500 1250x2200
Chiều cao khuôn dưới trên mặt đất mm 750 750 750 750 760
Kích thước máy mm 3800x1680x7000 4260x1800x7200 4700x1900x7600 5440x1900x8000 5700x2300x8500
Kích thước thùng dầu  mm 2000x1500x1300 2700x2000x1600 3600x2000x1600 4500x2000x1600 4500x2000x1600
Model Unit C61-210
(6T)		 C61-280
(8T)		 C61-350
(10T)		 C61-420
(12T)
Lực đập lớn nhất KJj 210 105 140 175
Trọng lượng của các bộ phận rời kg  6300 4000 4800 5500
Hành trình lớn nhất mm  1900 1450 1700 1800
Tần suất đập min-1  50-55 50-58 50-60 48-55
Bơm dầu chính mm A2F160R2P3 A2F160R2P3 A2F160R2P3 A2F160R2P3
Loại bơm dầu type Y280S-4-B35 Y280S-4-B35 Y280S-4-B35 Y280S-4-B35
Công suất mô tơ chính kw 75 75 75 75
Số bơm/ mô tơ set 6 7 10 12
Loại làm mát bằng điện type YLD1000x2 YLD1000x2 YLD1200×2 YLD1200×2
Công suất bộ làm mát bằng điện Kcal/h 100000x2 100000x2 120000×2 120000×2
Điện áp bộ làm mát bằng điện kw 54x2 54x2 60×2 60×2
Khoảng cách giữa dẫn hướng mm 800 1000 1100 1100
Độ sâu và cao rãnh mm 1300x2300 1400x2400 1450x2500 1450x2500
Chiều cao khuôn dưới trên mặt đất mm 760 780 850 900
Kích thước máy mm 5850x2400x8700 6400x2600x9200 6400x2600x9300 6400x2600x9400
Kích thước thùng dầu mm 5400x2000x1600 6300x2000x1600 9000x2000x1600 10800x2000x1600
