Máy đảo phôi rèn

Location：HOME >> Máy đảo phôi rèn

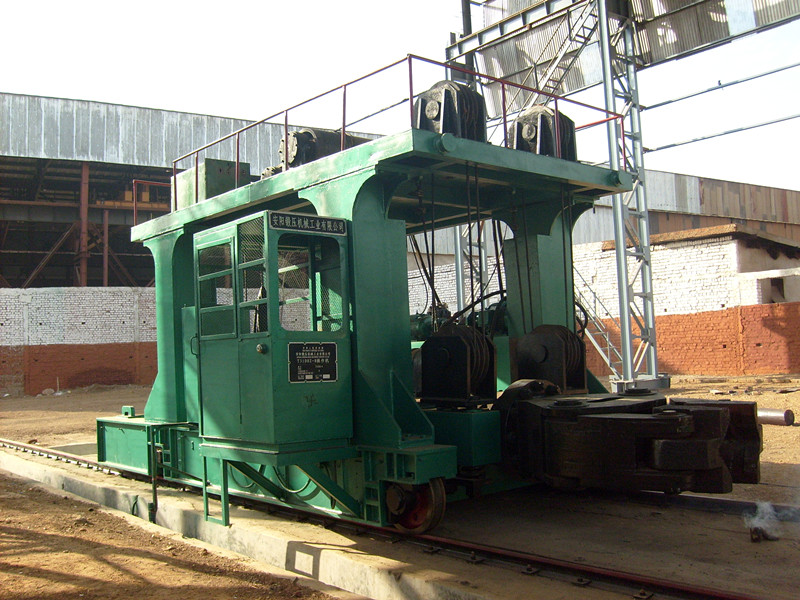

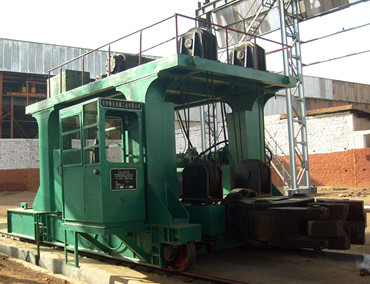

Máy đảo phôi rèn

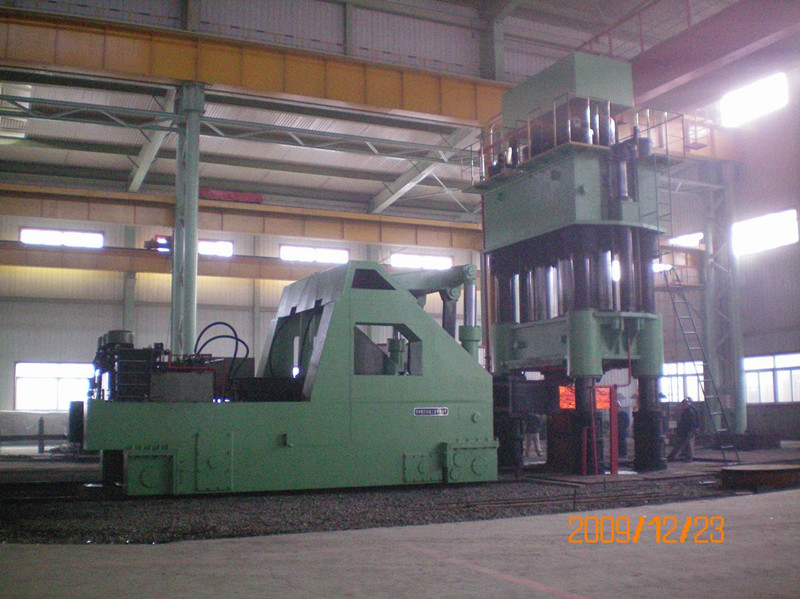

Máy đảo phôi rèn gồm có toàn bộ hệ thống thủy lực và hệ thống cơ. Máy đảo phôi được sử dụng để vận hành cùng với máy dập và máy búa rèn khuôn hở. Gồm có bước đảo phôi, kẹp phôi, kẹp quay đầu, kẹp nâng, kẹp quay…..

Tính năng:
1.Chu trình rèn chính xác và dễ vận hành.
2.Giá thành thấp.
3. Chuyển động nhanh với độ chính xác cao.
4. Chất lượng vật rèn cũng như khả năng sản xuất được tăng cao.

Parameters
Manufacturing
Video
Customer
Application Fields
Download

Parameters

Item		unit	T31-1	T31-1.5	T31-2	T31-3	T31-4	T31-5
Lực tải danh nghĩa		KN	10	15	20	30	40	50
Thời gian kẹp tối đa		KN×m	20	30	48	60	80	120
Phạm vi giữ phôi	Min	mm	60	100	100	150	150	150
Phạm vi giữ phôi	Max	mm	420	560	600	650	700	800
Cao tâm kẹp	Min	mm	650	600	620	750	700	780
Cao tâm kẹp	Max	mm	1100	1400	1500	1300	1500	1600
Tốc độ nâng cần kẹp		m/nin	9	9	9	6	5	5
Nhiệt độ kẹp lên		°	7	8	10	10	10	10
Nhiệt độ kẹp xuống		°	7	Touch ground	Touch ground	Touch ground	Touch ground	Touch ground
Kẹp treo		mm	1480	1360	1550	1750	1600	2150
Tốc độ quay kẹp		r/min	30	30	30	20	20	20
Đường kính quay đầu kẹp Max.		mm	980	1130	1200	1250	1288	1300
Tốc độ chuyển đảo phôi		m/min	40	40	40	26	30	25
Khoảng cách ray đảo phôi		mm	2200	2200	2200	2280	2280	2280
Áp suất dầu làm việc		Mpa	10	10	10	8	8	15
Tổng công suất		kw	18.5	50	70	74	58	67
Kích thước máy (L×W×H)		mm	5180 2800× 2470	4800× 2380× 3000	5400× 2900× 3100	6290× 3060× 3045	6350× 3200× 3600	7600× 3850× 3600

Item		unit	T31-8	T31-10	T31-16	T31-20	T31-30	T31-40
Lực tải danh nghĩa		KN	80	100	160	200	300	400
Thời gian kẹp tối đa		KN×m	200	250	400	500	700	900
Phạm vi giữ phôi	Min	mm	180	230	280	310	350	380
Phạm vi giữ phôi	Max	mm	1000	1000	1130	1300	1450	1600
Cao tâm kẹp	Min	mm	800	800	850	900	1030	1200
Cao tâm kẹp	Max	mm	1800	1700	1800	1850	2100	2300
Tốc độ nâng cần kẹp		m/nin	6	6	6	6	6	6
Nhiệt độ kẹp lên		°	7.5	7.5	7.5	7.5	7.5	7.5
Nhiệt độ kẹp xuống		°	12	Touch ground	12	Touch ground	10	10
Kẹp treo		mm	2200	2200	2200	2835	2300	2360
Tốc độ quay kẹp		r/min	20	15	15	15	12	10
Đường kính quay đầu kẹp Max.		mm	1920	1980	2030	2130	2200	2260
Tốc độ chuyển đảo phôi		m/min	20	20	20	30	15	15
Khoảng cách ray đảo phôi		mm	2737	3300	3300	3800	4100	4300
Áp suất dầu làm việc		Mpa	15	15	15	15	15	15
Tổng công suất Mô tơ		kw	104	130	165	230	250	280
Kích thước máy (L×W×H)		mm	9000× 4700× 4100	11000× 4400× 4000	10000× 4000× 3900	11200× 4830× 4600	12000× 4800× 4500	12800× 5100× 4900
