Máy cán vòng

Location：HOME >> Máy cán vòng

Máy cán vòng

Máy cán vòng được sản xuất để thích ứng với mọi yêu cầu của khách hàng và cán cả góc vòng với độ chính xác cao cũng như có giá thành hợp lý, dễ dàng bảo dưỡng và sử dụn thân thiện.

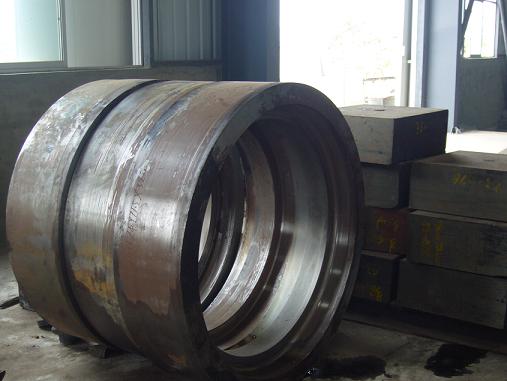

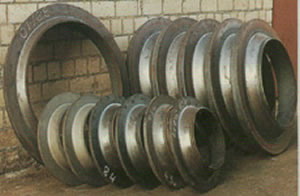

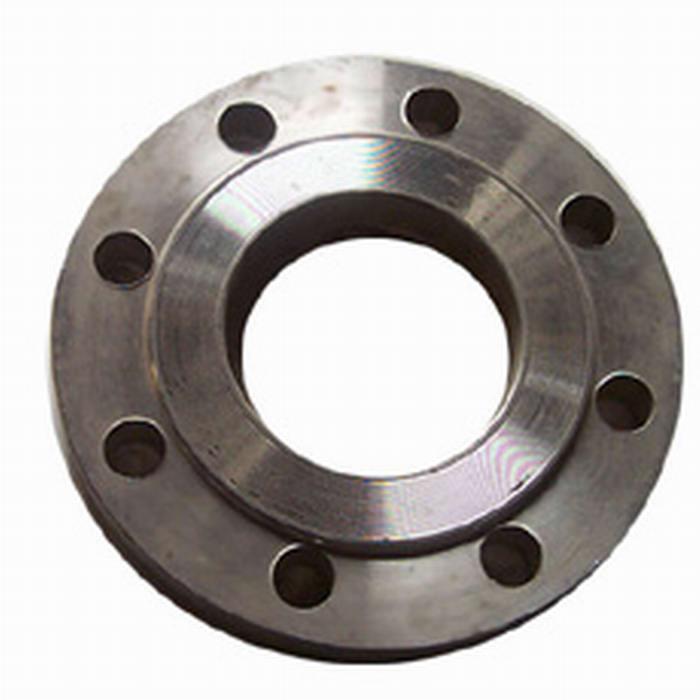

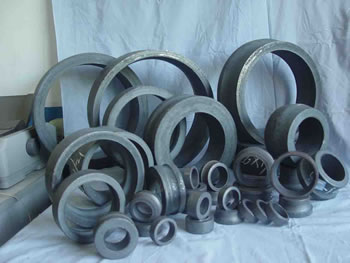

Máy được sản xuất phù hợp để sản xuất các loại vòng như sau: Mặt bích, bánh răng, bánh xe, ổ trục, bạc lót, vòng trong ngành công nghiệp dầu khí, hàng không, vũ trụ và tự động….

ưu điểm:
1, Độ chính xác vật liệu cao
2, Chất lượng tốt
3, Trong điều kiện làm việc tốt, hiệu quả công việc càng cao
4, Giá thành thấp

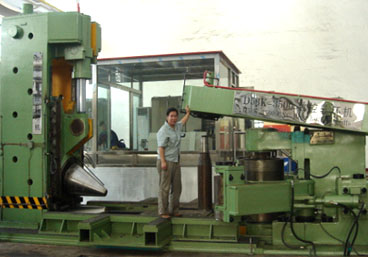

Máy cán vòng được phân làm hai loại: Máy xuyên tâm và trục xuyên tâm ( series D53K, điều khiển CNC). Cán xuyên tâm gồm có loại đứng ( D51) và loại ngang ( D52 series, điều khiển PLC).

Parameters
Manufacturing
Video
Customer
Application Fields
Download

Parameters

Item		Unit	D51-160D	D51-160E	D51-250D	D51-250E	D51-350D	D51-350E

Kích thước vòng	Đường kính ngoài max	mm	45～160	200	250	300	350	350
	Cao max.	mm	35	70	50	120	85	200

Hiệu suất sản phẩm max.		Pic/h	700	600	500	240	200	120
Áp suất xi lanh dầu		kn	6000	11300	9800	19600	15500	30000

Hành trình dẫn hướng trượt		mm	70	70	110	110	130	130
								250
Tốc độ cán		m/sec	2～2.5	1.64	2.1	1.63	2.2	1.45
Tốc độ trục chính		r.p.m	120	92	80	62.3	62	41
Đường kính Bánh cán trục chính		mm	360～380	360～380	500～520		680～700	680～700
Cao tâm trục		mm	670	670	875	875	1050	1100
Khoảng cách min. giữa tâm trục đến trục		mm	185	185	265	265	365	365
Công suất mô tơ chính		kw	18.5	30	37	55	75	90

Công suất mô tơ thủy lực		kw	4	7.5	11	11	15	15

Kích thước		mm	2200× 1550×1850	2350× 1700×2100	2890× 1900×2400	3440× 2000×2700	4040× 2000×3000	4595× 2050×3370
Trọng lượng		kg	3200	3500	7000	7800	12000	13800

Item		Unit	D51-400E	D51-500E	D51-630E	D51-800E	D51-1000E	D51-1000F

Kích thước vòng	Đường kính ngoài max	mm	400	500	630	800	1000	1500
	Chiều cao lớn nhất	mm	200	220	200	220	220	200
					250	350	350	350
Hiệu suất max.		Pic/h	100	90	80	60	50	40
Áp suất xi lanh dầu		kn	30000	32000	32000	38000	38000	42000
							42000
Hành trình dẫn hướng trượt		mm	130	130	200-350
			250	250
Tốc độ cán		m/sec	1.45	1.5	1.47	1.5	1.5	1.5
Hành trình dẫn hướng trượt max.		r.p.m	40	40	38	38	38	38
Đường kính Bánh cán trục chính		mm	700～720	700～720	700～720	760～820	760～820	820
Tốc độ cán		mm	1100	1200	1250	1350	1600	1780
Tốc độ trục chính		mm	375	375	385	410	410	410
Đường kính ngoài Bánh cán trục chính		kw	90	90	90	110	110	132
					110	132	132	160
Cao tâm trục		kw	15	15	15	15	15	15
						18	18	18
Khoảng cách min. giữa tâm trục đến trục		mm	4595× 2100×3370	4800× 2200×3470	4800× 2300×3770	4800× 2350×3770	5000 ×2400×3520	5500× 2700×4200
Trọng lượng		kg	14000	14500	15000	20000	22000	23800

Item		Unit	D52-630	D52-1250	D52-1600	D52-2000	D52-3000
Kích thước vòng	Đường kính ngoài	mm	220-630	400-1250	400-1600	450-2000	500-3000
Kích thước vòng	Cao	mm	160	250	300	350	400
Thông số máy	Áp suất hướng tâm	KN	500	800	1000	1250	2000
	Tốc độ cuốn	M/s	1.3	1.3	1.3	1.3	1.3
	Công suất dẫn động	Kw	110	200	280	355	500
Kích thước tổng thể	Dài	mm	5230	7700	9000	10000	12700
	Rộng	mm	1900	2400	2500	3500	4100
	Cao	mm	2530	3600	3600	4000	4300

Item		Unit	D53K- 800	D53K-1600	D53K-2000	D53K-3000	D53K-3500	D53K-4000	D53K-5000
Item		Unit	D53K- 800	D53K-1600	D53K-2000	D53K-3000	D53K-3500	D53K-4000	D53K-5000
Kích thước vòng	Đường kính ngoài	mm	350-800	400-1600	500-2000	500-3000	500-3500	500-4000	500-5000
	Đường kính ngoài	mm	350-800	400-1600	500-2000	500-3000	500-3500	500-4000	500-5000
	Độ cao	mm	60-300	60-300	80-500	80-500	80-500	80-700	80-750
Thông số máy	Áp lực hướng tâm	KN	1250	1250	2000	2000	2000	2000	2500
	Áp suất hướng trục	KN	1000	1000	1250	1250	1600	1600	2000
	Tốc độ cuốn	M/s	1.3/0.4-1.6	1.3/0.4-1.6	1.3/0.4-1.6	1.3/0.4-1.6	1.3/0.4-1.6	1.3/0.4-1.6	1.3/0.4-1.6
Công suất dẫn động	Hướng tâm	KW	280	280	500	500	560	630	630
Công suất dẫn động	Hướng trục	KW	2×160	2×160	2×220	2×220	2×280	2×315	2×315
Kích thước	Dài	mm	10000	11000	14500	15200	16000	18500	20000
	Rộng	mm	2500	2500	3500	3500	3500	4500	5500
	Cao	mm	3150	3300	4300	4300	4400	4400	5000
