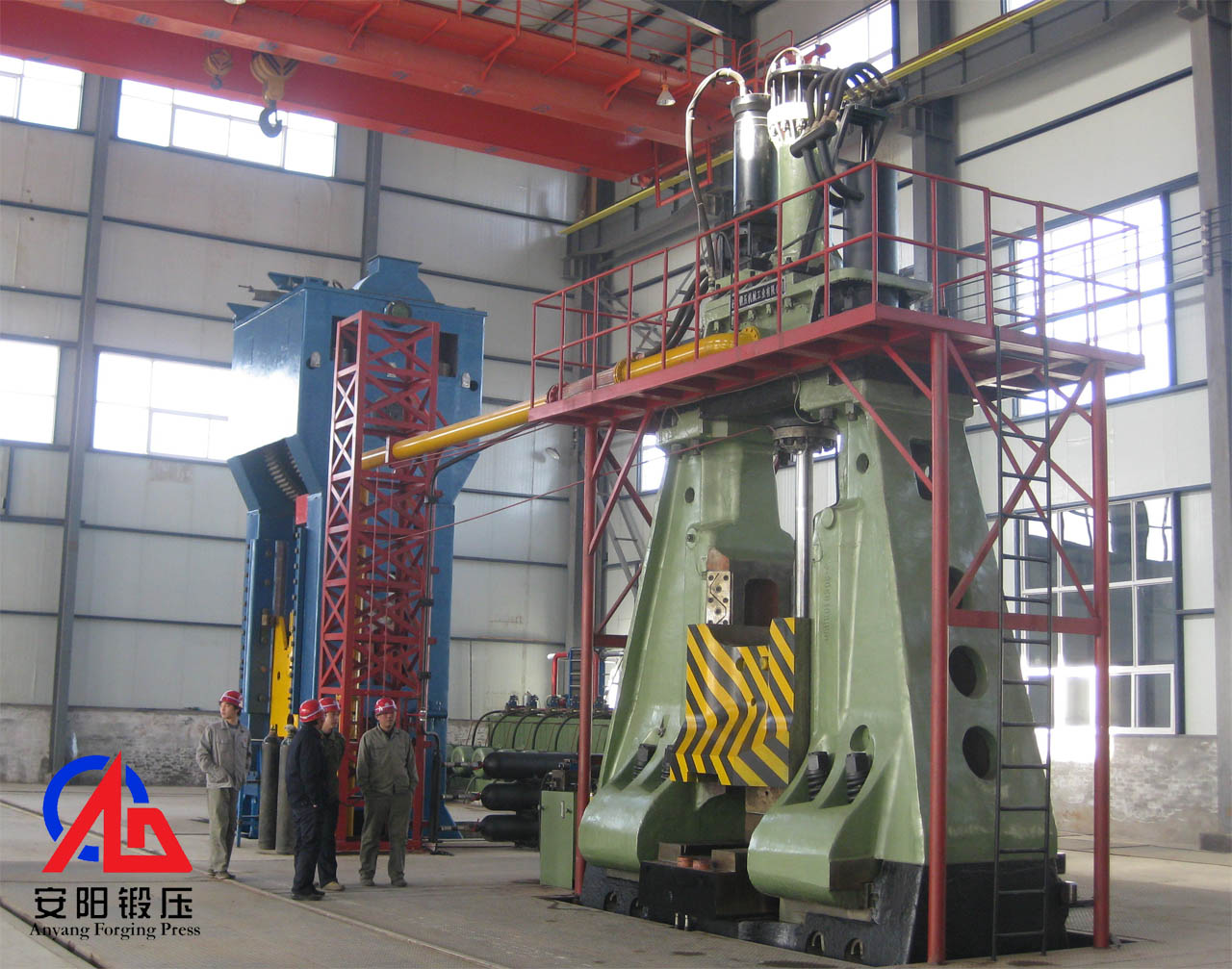

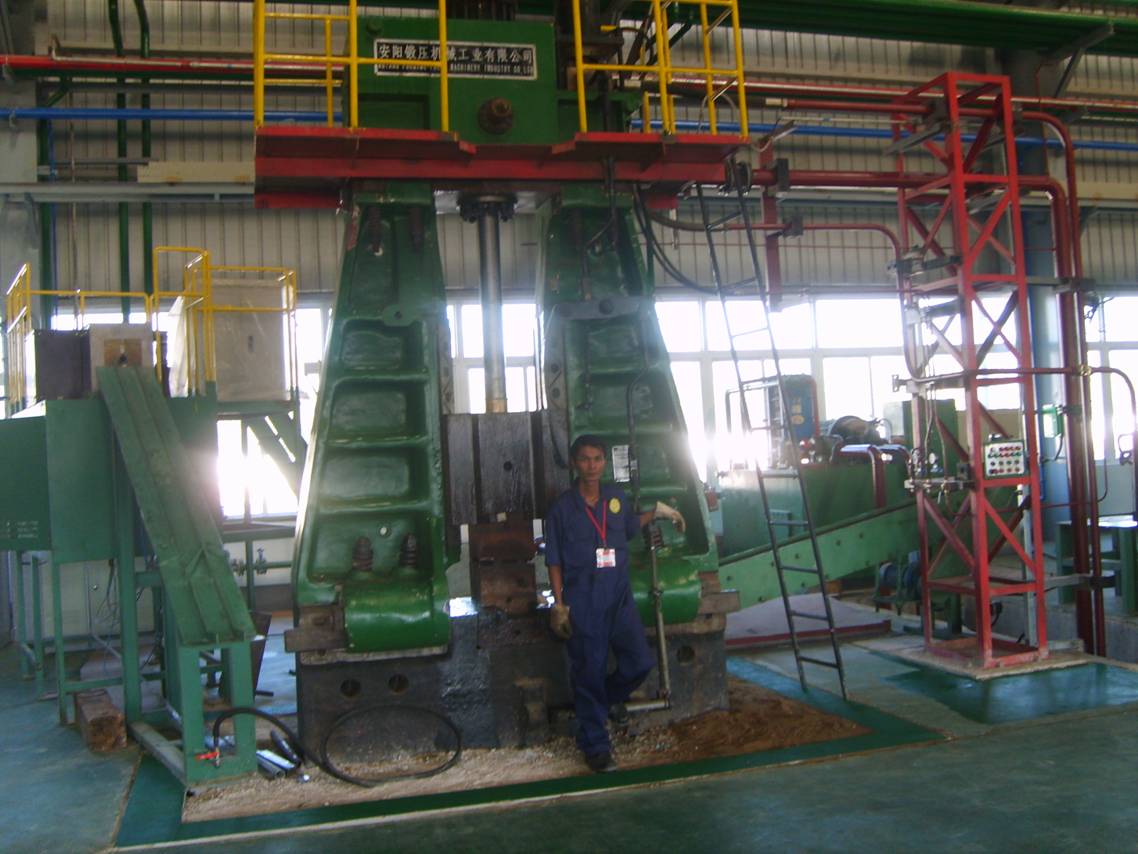

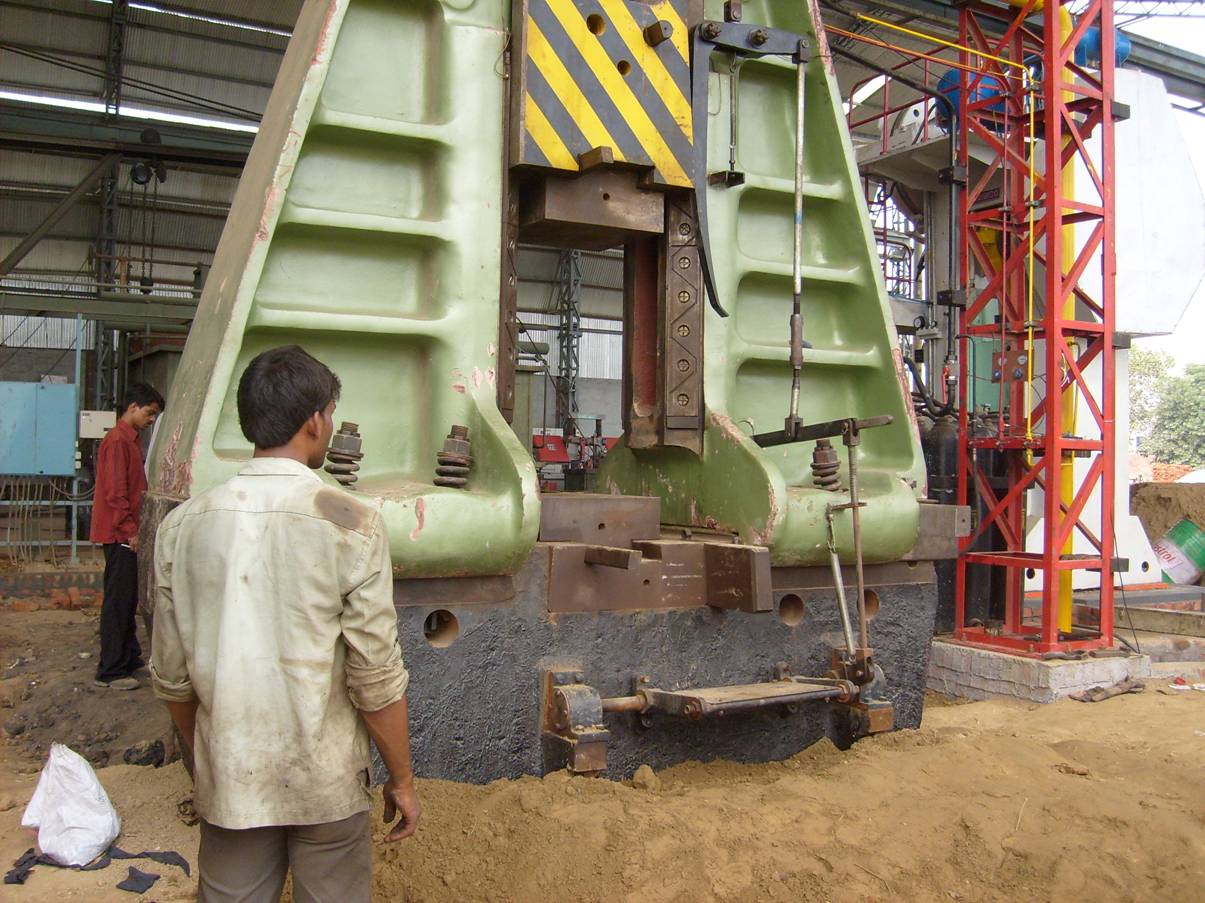

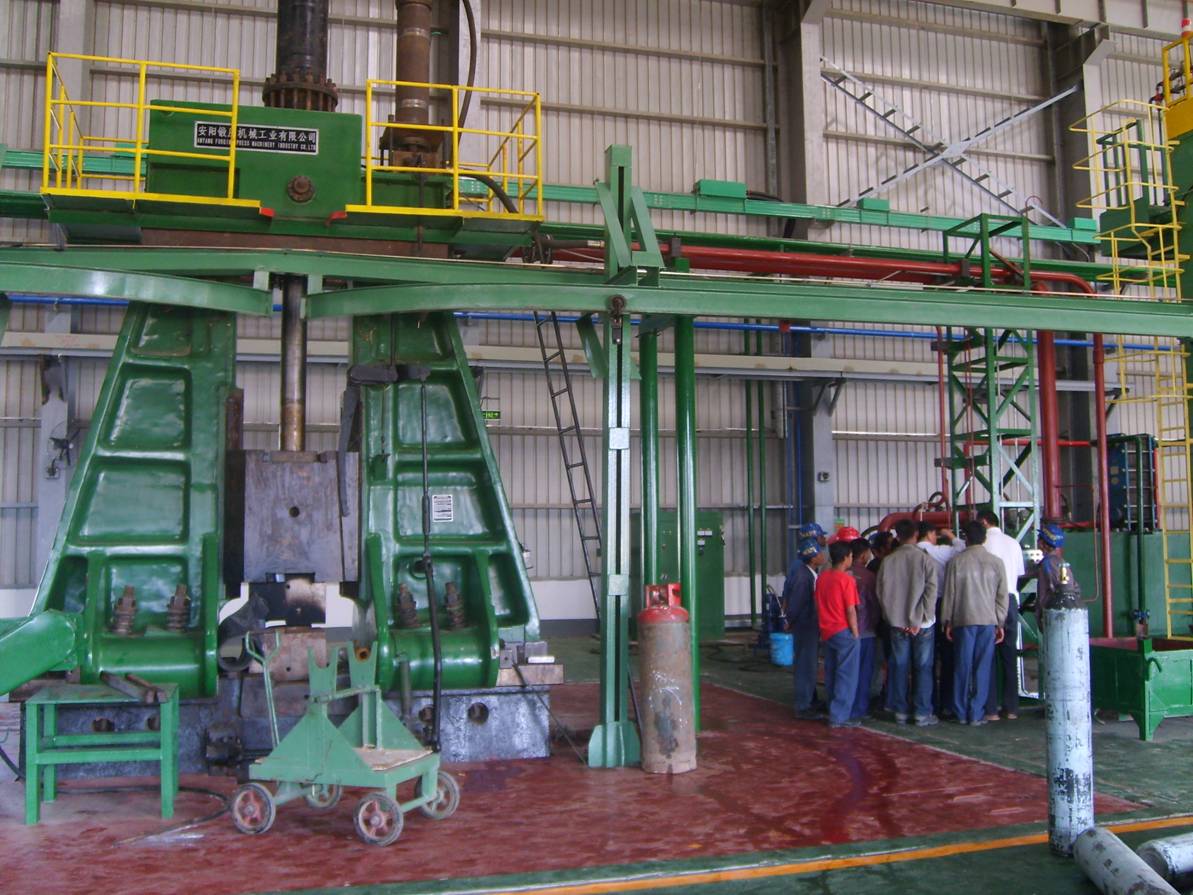

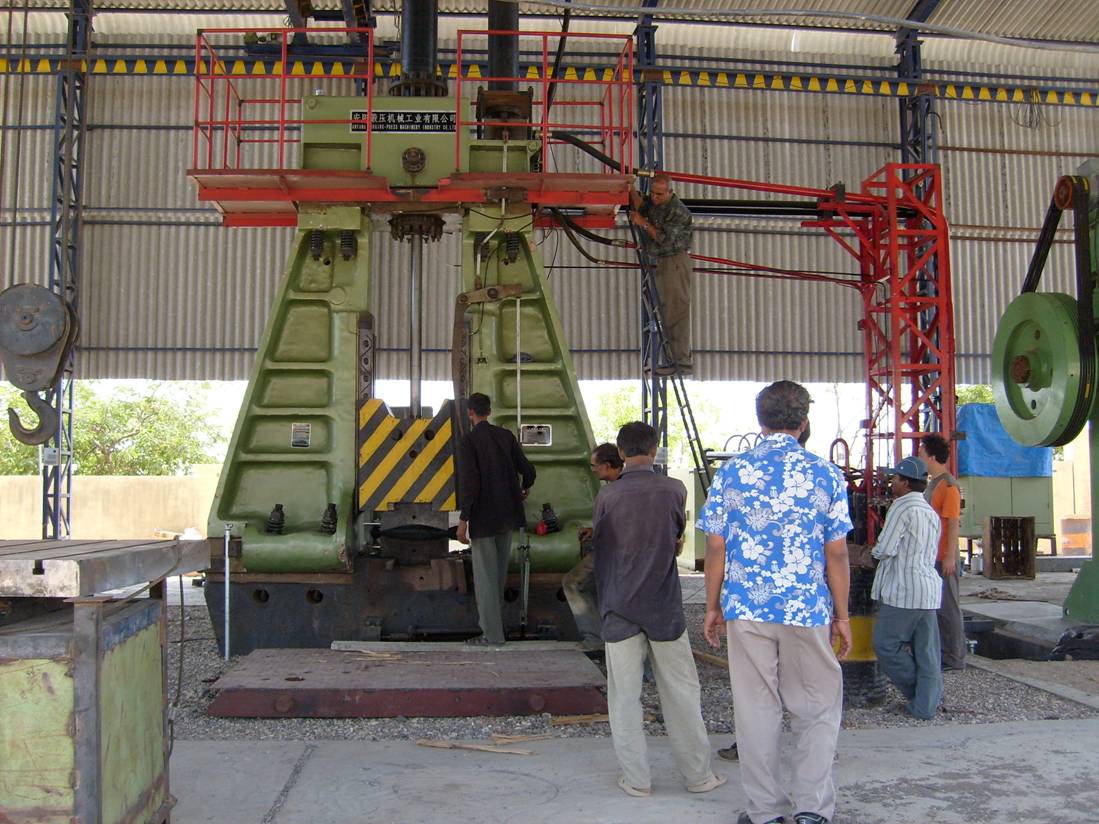

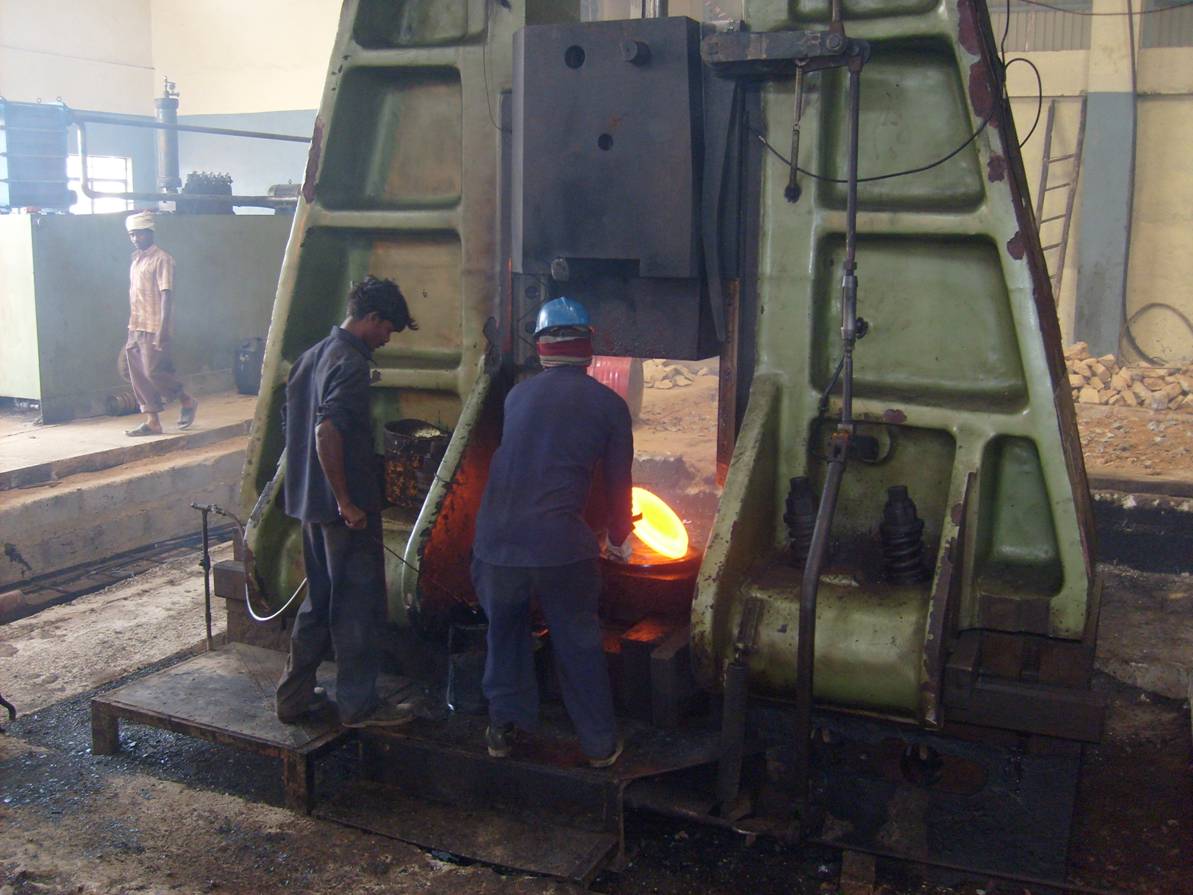

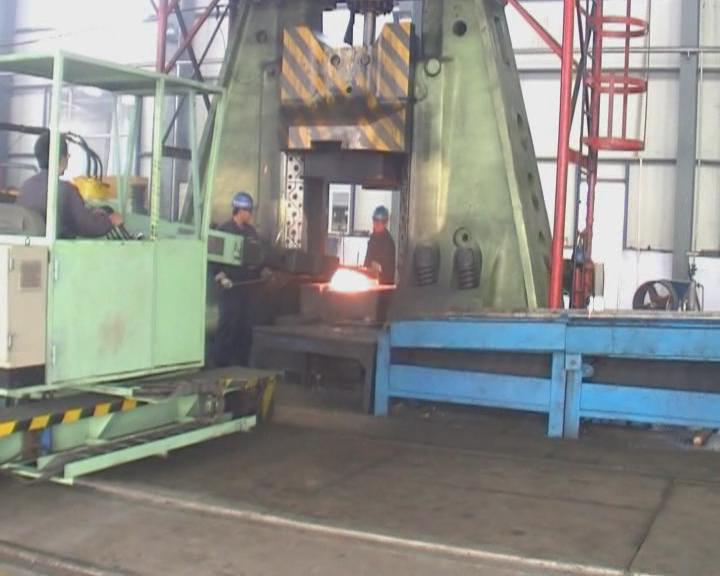

Una prensa de forjado electro hidráulica de troquel cerrado tipo martillo puede ser comúnmente usada para la producción en masa de piezas de forjado en áreas como la automotriz, de tractores, de herramientas agrícolas, de petróleo, de ponencia así como otros forjados industriales.
Esta prensa de forjado electro hidráulica de troquel cerrado tipo martillo es caracterizada principalmente por el ahorro de energía y la protección ambiental. Gracias a su alta eficiencia de golpeo, nuestro producto puede aumentar la producción de forma efectiva. Su riel guía en X provee la función de lubricación automática que asegura gran resistencia contra las cargas no balanceadas. Además, el sistema de control PLC le permite a nuestro producto contar con un inicio rápido y un rápido golpeteo de las piezas forjadas. Con el uso del pedal o la palanca de mano, nuestros clientes pueden operar fácilmente nuestro producto con total seguridad y tranquilidad. El aceite hidráulico puede ser refrigerado de forma eficiente.
Ítem | Unidad | C86-25 (1T) |
C86-50 (2T) |
C86-75 (3T) |
C86-125 (5T) |
Máxima energía de golpeo | KJ | 25 | 50 | 75 | 125 |
Peso de las partes en caída | kg | 1500 | 2500 | 3500 | 6000 |
Trazo máximo | mm | 1000 | 1200 | 1250 | 1300 |
Frecuencia de golpeo | min-1 | 55-65 | 55-65 | 50-60 | 45-55 |
Potencia del motor principal | kw | 45 | 45 | 55 | 55 |
Número de motores | set | 2 | 3 | 3 | 4 |
Tipo de refrigeración eléctrica | type | YLD400 | YLD600 | YLD800 | YLD1200 |
Capacidad de refrigeración eléctrica | Kcal/h | 40000 | 60000 | 80000 | 120000 |
Potencia de refrigeración eléctrica | kW | 19 | 38 | 38 | 60 |
Espaciado del riel guía | mm | 540 | 600 | 700 | 740 |
Altura mínima de forjado (sin cola de milano) |
mm | 220 | 260 | 350 | 400 |
Tamaño exterior de la máquina (L×W× H ) |
mm | 2400x1400x6000 | 3000x1700x6500 | 3200x1800x7100 | 3700x2100x8600 |
Tamaño exterior del tanque de aceite (L× W×H ) |
mm | 2000x1500x1300 | 2700x2000x1600 | 2700x2000x1600 | 3600x2000x1600 |
Ítem | Unidad | C86-150 (6T) |
C86-200 (8T) |
C86-250 (10T) |
C86-400 (16T) |
Máxima energía de golpeo | KJ | 150 | 200 | 250 | 400 |
Peso de las partes en caída | kg | 7000 | 8600 | 10500 | 16300 |
Trazo máximo | mm | 1350 | 1350 | 1400 | 1500 |
Frecuencia de golpeo | min-1 | 45-55 | 40-55 | 30-40 | 30-40 |
Potencia del motor principal | kw | 55 | 55 | 55 | 75 |
Número de motores | set | 5 | 5 | 6 | 8 |
Tipo de refrigeración eléctrica | type | YLD1200 | YLD800x2 | YLD800x2 | YLD1000x2 |
Capacidad de refrigeración eléctrica | Kcal/h | 120000 | 80000x2 | 80000x2 | 100000x2 |
Potencia de refrigeración eléctrica | kW | 60 | 38x2 | 38x2 | 54x2 |
Espaciado del riel guía | mm | 800 | 900 | 1000 | 1200 |
Altura mínima de forjado (sin cola de milano) |
mm | 430 | 430 | 450 | 500 |
Tamaño exterior de la máquina (L×W× H ) |
mm | 3800x2300x9200 | 4300x2700x11200 | 4400x2700x12000 | 4500x2600x13100 |
Tamaño exterior del tanque de aceite (L× W×H ) |
mm | 4500x2000x1600 | 4500x2000x1600 | 5400x2000x1600 | 7200x2000x1600 |
