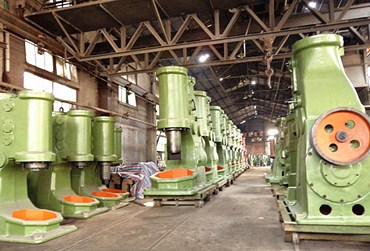

La prensa de forjado neumática tipo martillo de 9 a 75kg es usada principalmente para el forjado en arte, mientras las prensas de 150 a 2000kg son adecuadas para el forjado industrial. Nuestros productos son ampliamente usados para el forjado de troquel abierto en casos como ampliación, perforación, corte en caliente, soldadura de fragua, flexión y torsión, por mencionar algunos. Además, puede ser adecuado para el forjado de herramientas sueltas.
Principales características
1. A diferencia del martillo neumático o a vapor que necesitan compresor de aire, nuestra prensa de forjado neumática tipo martillo tiene si propio cilindro por lo que no requiere equipos auxiliares de potencia.
2. Este producto incluye una bomba de auto lubricación con aceite que puede llevar a cabo su tarea incluso durante la operación.
3. Finalmente, nuestra prensa de forjado neumática tipo martillo es fácil de operar. Haciendo uso de un pedal o una manivela se pueden completar varias acciones tales como ralentí, ajuste superior, presión hacia abajo, un solo golpe, así como series ligeras o completas de golpes
Principales parámetros técnicos prensa de forjado industrial | ||||||||
Modelo | C41-150 | C41-250 | C41-400 | C41-560 | C41-750 | C41-1000 | C41-2000 | |
Peso de las partes en caída(kg) | 150 | 250 | 400 | 560 | 750 | 1000 | 2000 | |
Energía máxima de golpeo (kj) | 2.5 | 5.6 | 9.5 | 13.7 | 19 | 27 | 54 | |
Frecuencia de golpeo(min-1) | 180 | 140 | 120 | 115 | 105 | 95 | 80 | |
Altura del área de trabajo(mm) | 370 | 450 | 530 | 600 | 670 | 800 | 1000 | |
Distancia entre el eje y el cuerpo del martillo (mm) | 350 | 420 | 520 | 550 | 750 | 770 | 950 | |
Dimensión de la superficie superior(L x W) (mm) | 200x85 | 220x100 | 250x120 | 300x140 | 330x160 | 365x180 | 400x300 | |
Dimensión de la superficie inferior (L x W) (mm) | 200x85 | 220x100 | 250x120 | 300x140 | 330x160 | 365x180 | 400x300 | |
Blanco forjable | Cuadrado(mmxmm) | 130x130 | 145x145 | 220x220 | 270x270 | 270x270 | 290x290 | 350x350 |
Redondo (mm) | Φ145 | Φ175 | Φ240 | Φ280 | Φ300 | Φ320 | Φ400 | |
Motor | Tipo | Y180M-4-B3 | Y180L-4-B3 | Y200L-4-B3 | Y280S-6-B3 | Y280M-6-B3 | Y315S-6-B3 | Y315L2-6-B3 |
Potencia(kw) | 18.5 | 22 | 30 | 45 | 55 | 75 | 132 | |
Weight | Martillo(kg) | 3260 | 5000 | 8000 | 9800 | 17000 | 20000 | 48000 |
Yunque(kg) | 1500 | 2500 | 4800 | 6720 | 9000 | 13000 | 24000 | |
Dimensiones totales | 2390x1085 x2150 |
2639x1155 x2540 |
2785x1400 x2884 |
3464x1500 x3157 |
3905x1370 x3175 |
4125x1500 x3770 |
4200x2300 x4390 |
Principales parámetros técnicos prensa de forjado para arte | ||||||||
Modelo | C41-9 | C41-15 | C41-25 | C41-40 | C41-55 | C41-75 | ||
Peso de las partes en caída(kg) | 9 | 15 | 25 | 40 | 55 | 75 | ||
Energía máxima de golpeo(kj) | 0.09 | 0.16 | 27 | 0.53 | 0.7 | 1 | ||
Diámetro del cilindro de trabajo(mm) | 100 | 115 | 165 | 200 | 215 | 210 | ||
Diámetro del cilindro de compresión(mm) | 105 | 125 | 170 | 205 | 220 | 240 | ||
Frecuencia de golpeo (min-1) | 245 | 245 | 250 | 245 | 230 | 210 | ||
Altura del área de trabajo (mm) | 135 | 160 | 240 | 230 | 270 | 300 | ||
Distancia entre el eje y el cuerpo del martillo (mm) | 120 | 140 | 200 | 235 | 270 | 280 | ||
Dimensiones de la superficie superior(L x W) (mm) | 60x35 | 70x40 | 100x50 | 116x53 | 135x60 | 145x65 | ||
Dimensiones de la superficie inferior (L x W)(mm) | 60x35 | 70x40 | 100x50 | 116x53 | 135x60 | 145x65 | ||
Tamaño máximo del acero redondo forjable (Diámetro)(mm) | 30 | 35 | 48 | 68 | 75 | 85 | ||
Tamaño máximo del acero cuadrado forjable (mm) | 25x25 | 30x30 | 40x40 | 52x52 | 60x60 | 65x65 | ||
Distancia desde la parte inferior a la superficie de forjado(mm) | 325 | 370 | 410 | 500 | 610 | 750 | ||
Espacio de la máquina en el piso(L x W)(mm) | 790x550 | 850x500 | 1320x610 | 1265x1470 | 1435x1650 | 1430x1478 | ||
Peso de la máquina (arriba de la tierra) (mm) |
950 | 980 | 1300 | 1390 | 1590 | 1853 | ||
Motor | Tipo | Y90L-4 | Y100L-4 | Y112M-6 | Y132MI-6 | Y132M2-6 | Y160M-6 | |
Potencia (kw) | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | ||
Velocidad (r/min-1) | 1400 | 1400 | 970 | 960 | 960 | 970 | ||
Peso total del martillo(kg) | 250 | 290 | 720 | 860 | 1300 | 2500 |
