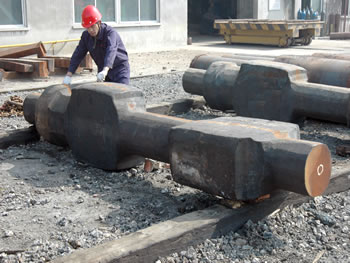

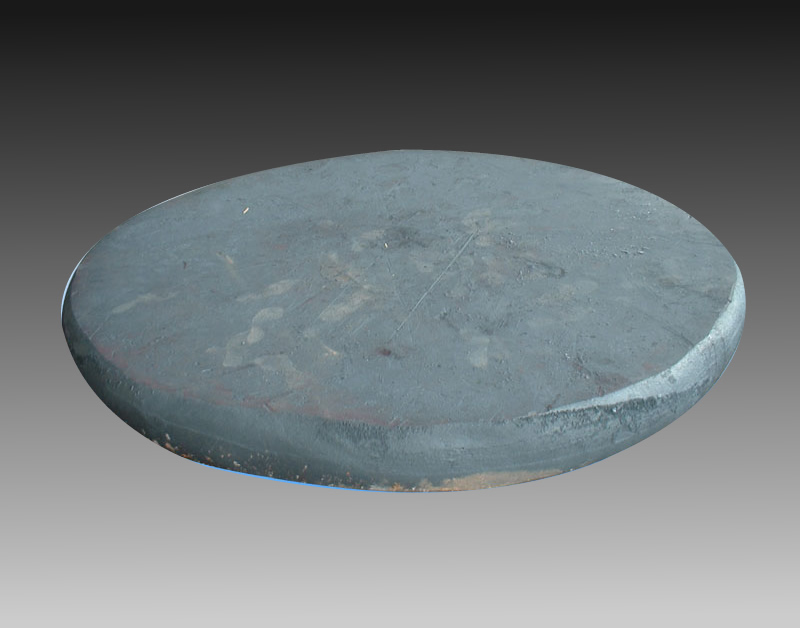

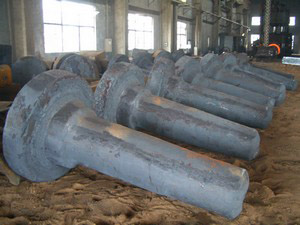

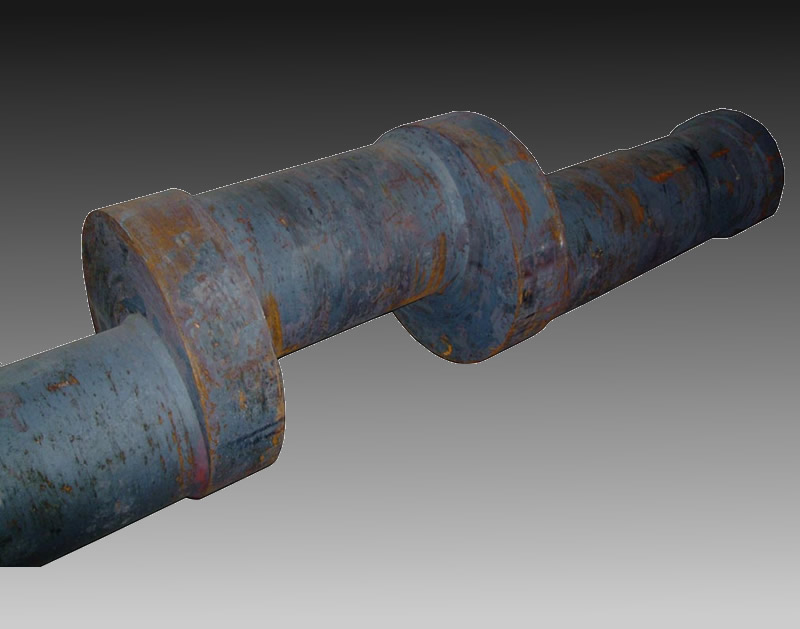

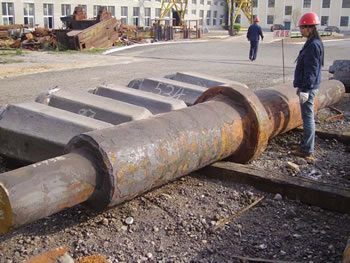

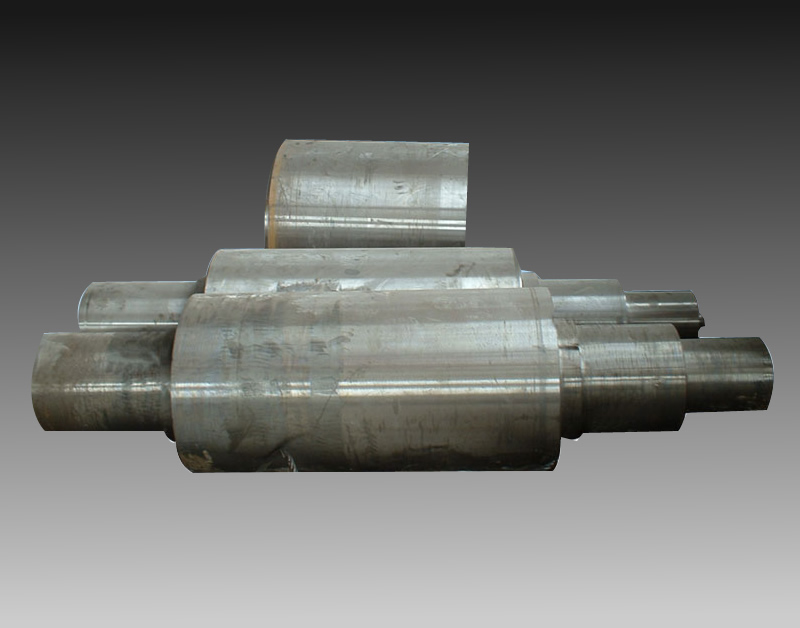

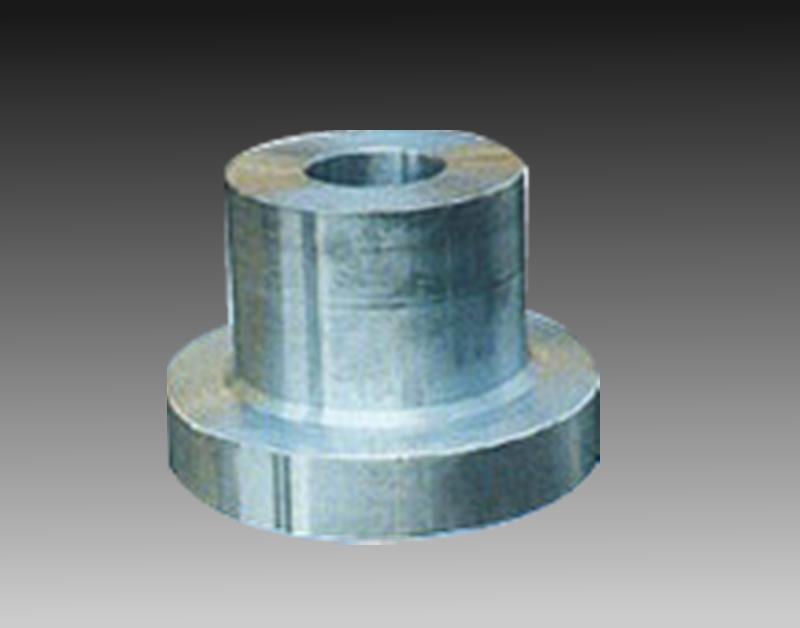

Электро-гидравлический ковочный молот -- это в основном применяется серийным выпуском всех видов поковки, например:фланцы,тороидального поковок,сырецы и т.д.
Особенности:
1. Энегосбережение и охрана окружающей среды.
2. Быстродействующий и высокоэффективный удара можна повышение производительности.
3. Головка молота и сам молот используют направляющие 'X' вида,что увеличивает точность направляющих,удлиняет жизнь валу молота и точность рабочей зоны.
4. Самосмазывание направляющие.
5. PLC управление,можно немедленно приступить к работе.
6. Операционная система предельно проста.Вы можете одной рукой или даже ногой регулировать температуру,переключать скорости,быстро отключать при необходимости подвешивать молот и совершать иные действия во время процесса ковки.
7. Высокоэффективный охлаждению гидравлического масла.

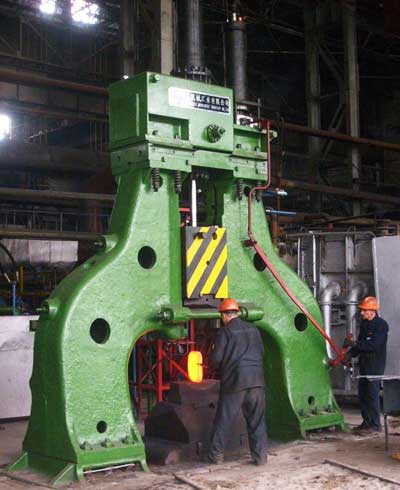

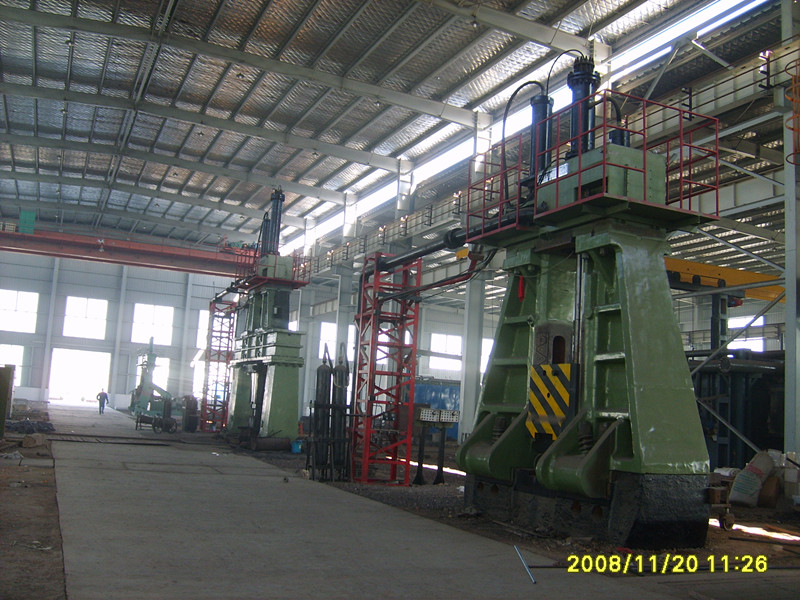

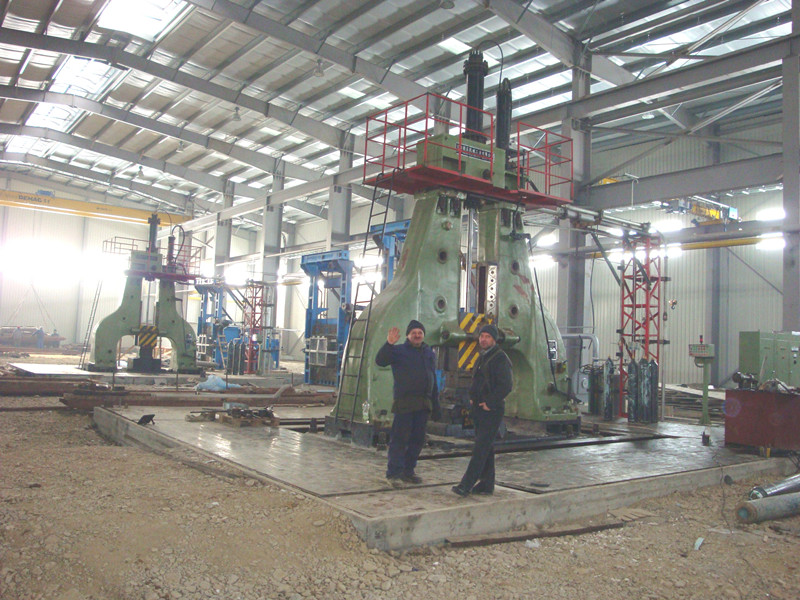

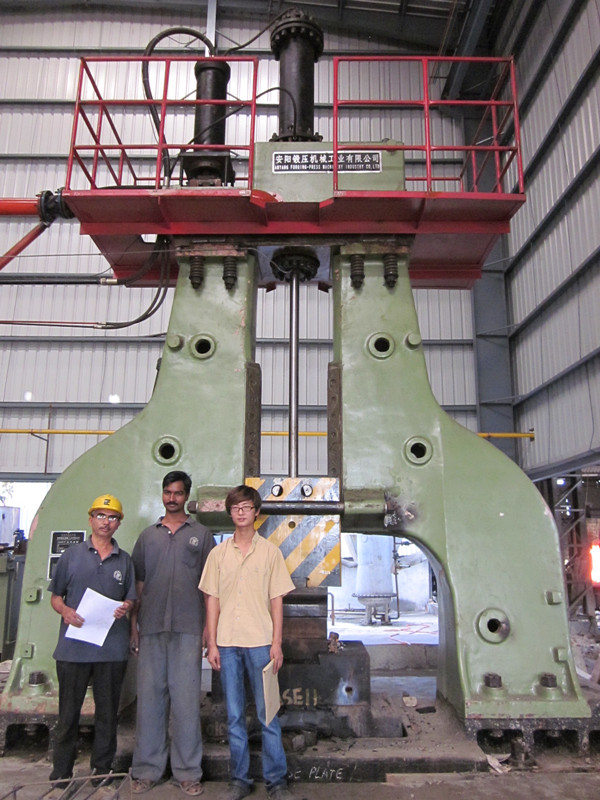

Электо-гидравлический ковочный молот | |||||||
наименование | величина | C66-35 (1T) |
C66-35 (1T) |
C66-70 (2T) |
C66-120 (3T) |
C66-140 (4T) |
C66-175 (5T) |
Энергия удара | кДж | 35 | 35 | 70 | 120 | 140 | 175 |
Номинальная Масса падающих частеи |
кг | 1300 | 1300 | 2600 | 4200 | 4800 | 6000 |
Наибольший Ход бабы |
мм | 1000 | 1000 | 1260 | 1450 | 1500 | 1730 |
Число ударов В мин |
число/мин | 50-58 | 65-75 | 65-75 | 50-55 | 50-60 | 45-50 |
Основной Масляный насос |
Мод | A2F160R2P3 | A2F125R2P3 | A2F160R2P3 | A2F160R2P3 | A2F160R2P3 | A2F160R2P3 |
Тип главного двигателя |
Y250M-4-B35 | Y250M-4-B35 | Y250M-4-B35 | Y250m-4-B35 | Y250m-4-B35 | Y280s-4-B35 | |
Мощность Главного и двигателя |
кВт | 55 | 45 | 55 | 55 | 55 | 75 |
оличество Моторов и цинлинтров |
кол-во | 1 | 2 | 3 | 4 | 5 | 5 |
Модель масляный радиатор |
Мод | YLD400 | YLD400 | YLD800 | YLD1200 | YLD800x2 | YLD800x2 |
Охлаждающая способность |
Ккал/ч | 40000 | 40000 | 80000 | 120000 | 80000x2 | 80000x2 |
Мощность Охлаждения двигателя |
кВт | 19 | 19 | 38 | 60 | 38x2 | 38x2 |
Расстояние между направляющими |
мм | 460 | 460 | 550 | 630 | 630 | 760 |
Высота Рабочей зоны(ШxВ) |
мм | 1800x1250 | 1800x1250 | 2300x1380 | 2700x1470 | 2700x1470 | 3700x2000 |
Высота нижнеи Формула сверху До земли |
мм | 750 | 750 | 750 | 760 | 760 | 880 |
Размер машины (ДxШxВ) | мм | 3600x 1500x 6000 |
3600x 1500x 6000 |
4500x 1700x 6500 |
5100x 2300x 7500 |
5100x 2300x 7800 |
6300x 2700x 8500 |
Масляный бак (ДxШxВ) | mm | 2000x 1500x 1300 |
2000x 1500x 1300 |
2700x 2000x 1600 |
3600x 2000x 1600 |
4500x 2000x 1600 |
4500x 2000x 1600 |
наименование | величина | C66-210 (6T) |
C66-245 (7T) |
C66-280 (8T) |
C66-350 | C66-420 | C66-490 |
(10T) | (12T) | (14T) | |||||
Энергия удара | кДж | 210 | 245 | 280 | 350 | 420 | 490 |
Номинальная Масса падающих частеи |
кг | 7000 | 7600 | 8500 | 10500 | 12500 | 14500 |
Наибольший Ход бабы |
мм | 1850 | 2000 | 2200 | 2400 | 2500 | 2600 |
Число ударов В мин |
число/мин | 45-50 | 46-50 | 45-50 | 44-46 | 42-45 | 42-45 |
Основной Масляный насос |
Мод | A2F160R2P3 | A2F160R2P3 | A2F160R2P3 | A2F160R2P2 | A2F160R2P2 | A2F160R2P2 |
Тип главного двигателя |
Y280s-4-B35 | Y280s-4-B35 | Y280s-4-B35 | Y280s-4-B35 | Y280s-4-B35 | Y280s-4-B35 | |
Мощность Главного и двигателя |
кВт | 75 | 75 | 75 | 75 | 75 | 75 |
оличество Моторов и цинлинтров |
кол-во | 6 | 7 | 7 | 10 | 12 | 16 |
Модель масляный радиатор |
Мод | YLD1000x2 | YLD1000x2 | YLD1000x2 | YLD1200x2 | YLD1200x2 | YLD1200x2 |
Охлаждающая способность |
Ккал/ч | 100000x2 | 100000x2 | 100000x2 | 120000x2 | 120000x2 | 120000x2 |
Мощность Охлаждения двигателя |
кВт | 54x2 | 54x2 | 54x2 | 60x2 | 60x2 | 60x2 |
Расстояние между направляющими |
мм | 890 | 890 | 980 | 980 | 1050 | 1050 |
Высота Рабочей зоны (ШxВ) |
мм | 3700x2150 | 4200x2200 | 4700x2250 | 4800x2350 | 5000x2500 | 5000x2500 |
Высота нижнеи Формула сверху До земли |
мм | 880 | 900 | 900 | 900 | 900 | 900 |
Размер машины (ДxШxВ) | мм | 6300x 2700x 8800 |
7000x 2700x 9100 |
7500x 2800x 9500 |
7500x 2800x 10000 |
7600x 3000x 12000 |
7600x 3000x 13000 |
Масляный бак (ДxШxВ) | мм | 5400x 2000x 1600 |
6300x 2000x 1600 |
6300x 2000x 1600 |
9000x 2000x 1600 |
10800x 2000x 1600 |
2x7200x 2000x 1600 |

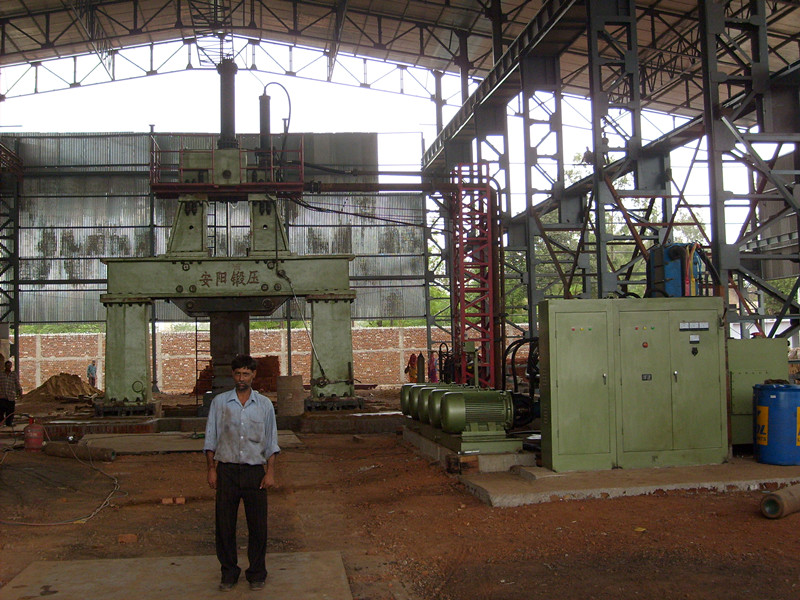

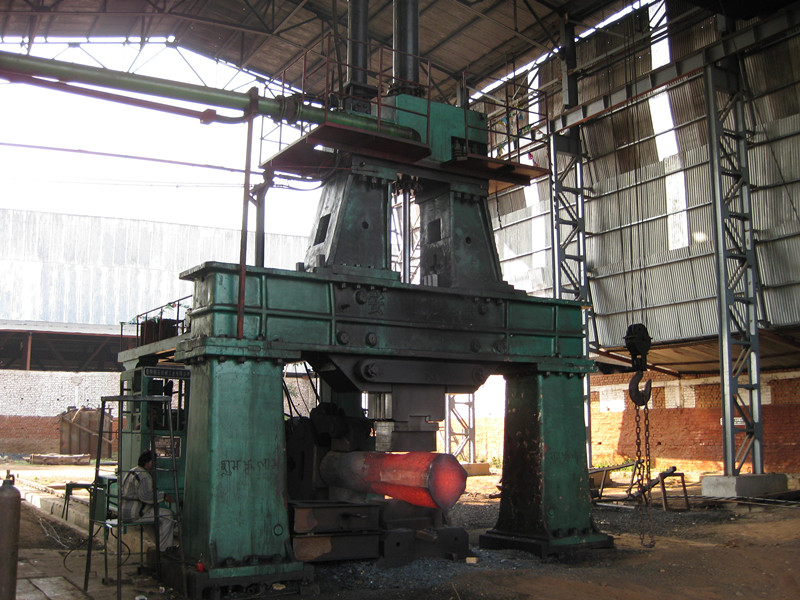

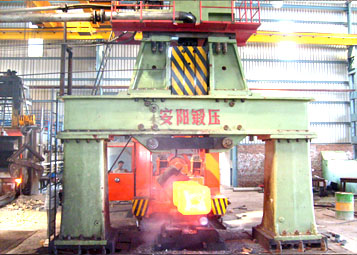

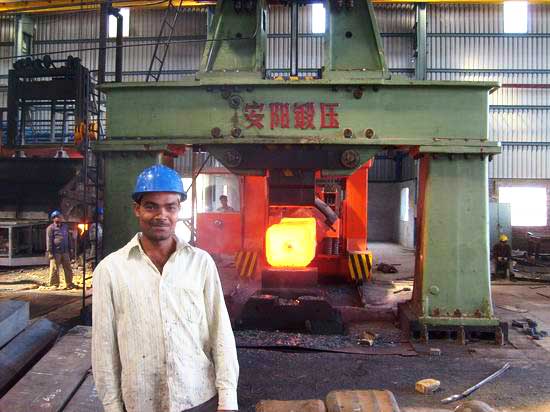

Мостовидный электро-гидравлический ковочный молот | ||||||||
наименование | величина | C66-175 (5T) |
C66-210 (6T) |
C66-245 (7T) |
C66-280 (8T) |
C66-350 (10T) |
C66-420 (12T) |
C66-490 (14T) |
Энергия удара | кДж | 175 | 210 | 245 | 280 | 350 | 420 | 490 |
Номинальная Масса падающих частеи |
кг | 6000 | 6800 | 7600 | 8500 | 10500 | 12500 | 14500 |
Наибольший Ход бабы |
мм | 1730 | 1850 | 2000 | 2200 | 2400 | 2500 | 2500 |
Число ударов В мин |
число/мин | 45-50 | 45-50 | 46-50 | 45-50 | 44-46 | 42-45 | 42-45 |
Основной Масляный насос |
Мод | A2F160R2 P3 | A2F160R2P3 | A2F160R2P3 | A2F160R2P3 | A2F160R5P2 | A2F160R5P2 | A2F160R5P2 |
Тип главного двигателя |
Y280s-4-B35 | Y280s-4-B35 | Y280s-4-B35 | Y280s-4-B35 | Y280s-4-B35 | Y280s-4-B35 | Y280s-4-B35 | |
Мощность Главного и двигателя |
кВт | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
Количество Моторов и цинлинтров |
кол-во | 5 | 6 | 7 | 7 | 10 | 12 | 16 |
Модель масляный радиатор |
Мод | YLD800x2 | YLD1000x2 | YLD1000x2 | YLD1000x2 | YLD1200x2 | YLD1200x2 | YLD1200x2 |
Охлаждающая способность |
Ккал/ч | 80000x2 | 100000x2 | 100000x2 | 100000x2 | 120000x2 | 120000x2 | 120000x2 |
Мощность Охлаждения двигателя |
кВт | 38x2 | 54x2 | 54x2 | 54x2 | 60x2 | 60x2 | 60x2 |
Расстояние между Направляющими и Головки молота |
мм | 830 | 930 | 930 | 1030 | 1030 | 1050 | 1050 |
Высота рабочей зоны (ш x в) |
мм | 3700x2000 | 3700x2150 | 4200x2300 | 4200x2460 | 4400x2650 | 4500x2800 | 4500x2900 |
Расстояние между направляющими |
мм | 880 | 880 | 900 | 900 | 900 | 900 | 900 |
Размер машины(дx ш x в) | мм | 6300 x2700 x8500 |
6300 x2700 x8800 |
7000 x2700 x9100 |
7500 x2800 x9500 |
7500 x2800 x10000 |
7600 x3000 x12000 |
7600 x3000 x13000 |
Масляный бак (дx ш x в) | мм | 4500 x2000 x1600 |
5400 x2000 x1600 |
6300 x2000 x1600 |
6300 x2000 x1600 |
9000 x2000 x1600 |
10800 x2000 x1600 |
2x7200 x2000 x1600 |

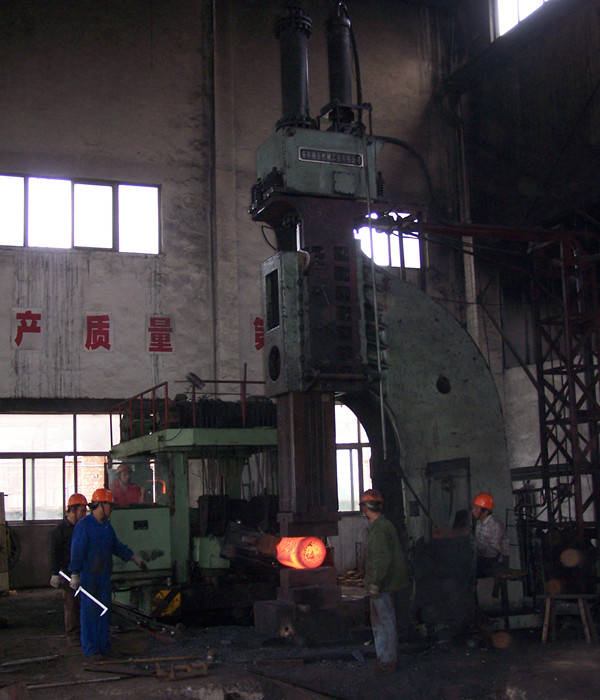

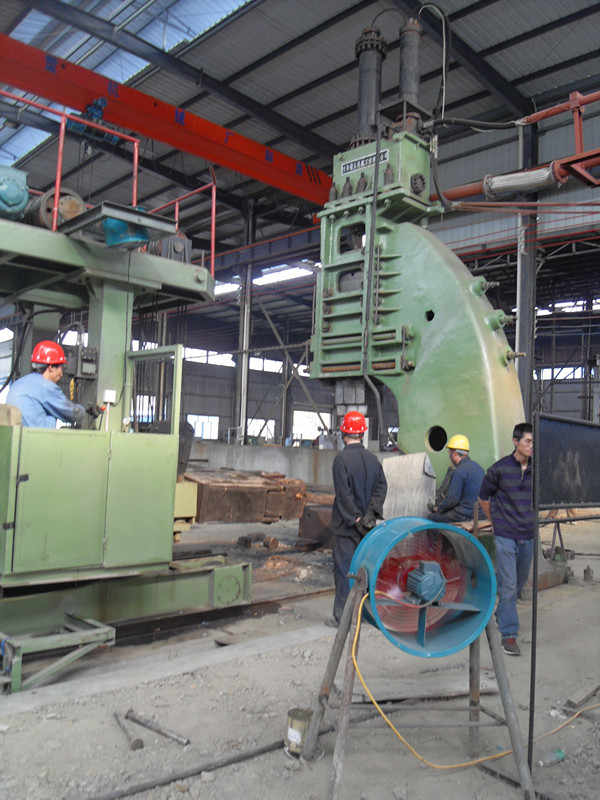

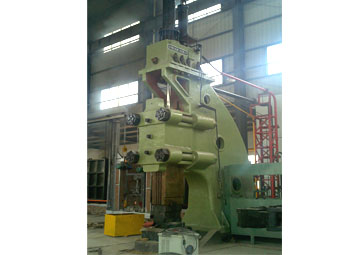

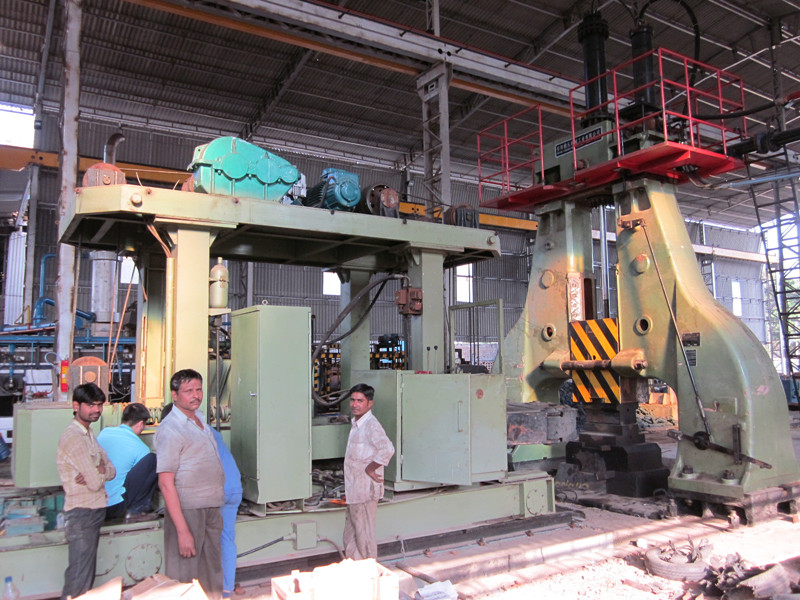

Электро-гидравлический одно рычажный ковочный молот | |||||||
наименование | величина | C61-30 (1T) |
C61-70 (2T) |
C61-105 (3T |
C61-140 (4T) |
C61-175 (5T) | |
Энергия удара | кДж | 30 | 70 | 105 | 140 | 175 | |
Номинальная Масса падающих частеи |
кг | 1300 | 2600 | 4000 | 4800 | 5500 | |
Наибольший Ход бабы |
мм | 1000 | 1260 | 1450 | 1700 | 1800 | |
Число ударов В мин |
число/мин | 50-58 | 65-75 | 50-58 | 50-60 | 48-55 | |
Основной Масляный насос |
мм | A2F160R2P3 | A2F160R2P3 | A2F160R2P3 | A2F160R2P3 | A2F160R2P3 | |
Тип главного двигателя |
Мод | Y250M-4-B35 | Y250M-4-B35 | Y250M-4-B35 | Y250M-4-B35 | Y280S-4-B35 | |
Мощность Главного и двигателя |
кВт | 55 | 55×3 | 55×4 | 55×5 | 75×5 | |
Количество Моторов и цинлинтров |
коп-во | 1 | 3 | 4 | 5 | 5 | |
Модель масляный радиатор |
Мод | YLD400 | YLD800 | YLD1200 | YLD800×2 | YLD800×2 | |
Охлаждающая способность |
Ккал/ч | 40000 | 80000 | 120000 | 80000×2 | 80000×2 | |
Мощность Охлаждения двигателя |
кВт | 19 | 38 | 60 | 38×2 | 38×2 | |
Расстояние между направляющими |
мм | 480 | 560 | 600 | 600 | 700 | |
Глубина горла/ Высота горла |
мм | 730x1750 | 840x2150 | 960x2340 | 960x2500 | 1250x2200 | |
Расстояние между направляющими |
мм | 750 | 750 | 750 | 750 | 760 | |
Размер машины | мм | 3800x1680x7000 | 4260x1800x7200 | 4700x1900x7600 | 5440x1900x8000 | 5700x2300x8500 | |
Масляный бак (внешние размеры) |
мм | 2000x1500x1300 | 2700x2000x1600 | 3600x2000x1600 | 4500x2000x1600 | 4500x2000x1600 | |
наименование | величина | C61-210 (6T) |
C61-280 (8T) |
C61-350 (10T) |
C61-420 (12T) |
||
Энергия удара | кДж | 210 | 105 | 140 | 175 | ||
Номинальная Масса падающих частеи |
кг | 6300 | 4000 | 4800 | 5500 | ||
Наибольший Ход бабы |
мм | 1900 | 1450 | 1700 | 1800 | ||
Число ударов В мин |
число/мин | 50-55 | 50-58 | 50-60 | 48-55 | ||
Основной Масляный насос |
мм | A2F160R2P3 | A2F160R2P3 | A2F160R2P3 | A2F160R2P3 | ||
Тип главного двигателя |
Мод | Y280S-4-B35 | Y280S-4-B35 | Y280S-4-B35 | Y280S-4-B35 | ||
Мощность Главного и двигателя |
кВт | 75 | 75 | 75 | 75 | ||
Количество Моторов и цинлинтров |
число/мин | 6 | 7 | 10 | 12 | ||
Модель масляный радиатор |
Мод | YLD1000x2 | YLD1000x2 | YLD1200×2 | YLD1200×2 | ||
Охлаждающая способность |
Ккал/ч | 100000x2 | 100000x2 | 120000×2 | 120000×2 | ||
Мощность Охлаждения двигателя |
кВт | 54x2 | 54x2 | 60×2 | 60×2 | ||
Расстояние между направляющими |
мм | 800 | 1000 | 1100 | 1100 | ||
Глубина горла/ Высота горла |
мм | 1300x2300 | 1400x2400 | 1450x2500 | 1450x2500 | ||
Расстояние между направляющими |
мм | 760 | 780 | 850 | 900 | ||
Размер машины | мм | 5850x2400x8700 | 6400x2600x9200 | 6400x2600x9300 | 6400x2600x9400 | ||
Масляный бак (внешние размеры) |
мм | 5400x2000x1600 | 6300x2000x1600 | 9000x2000x1600 | 10800x2000x1600 |
