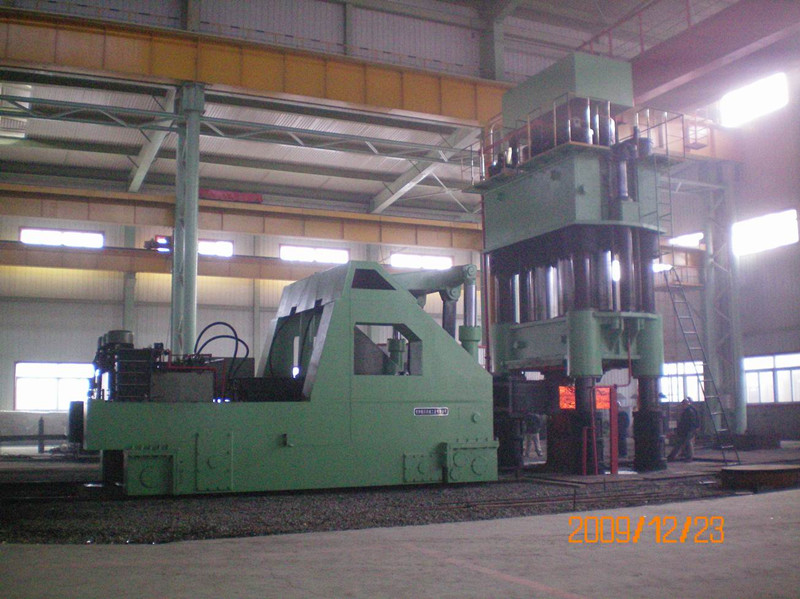

Ковочный манипулятор

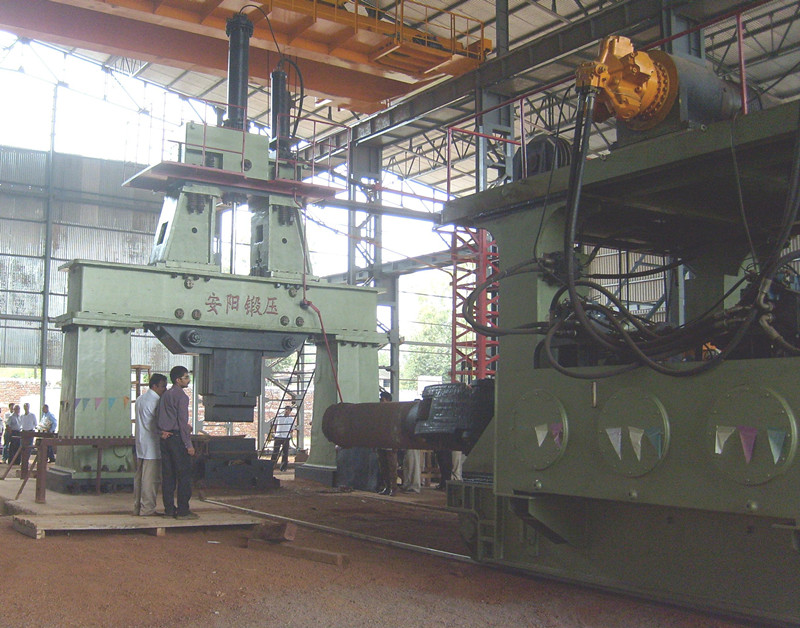

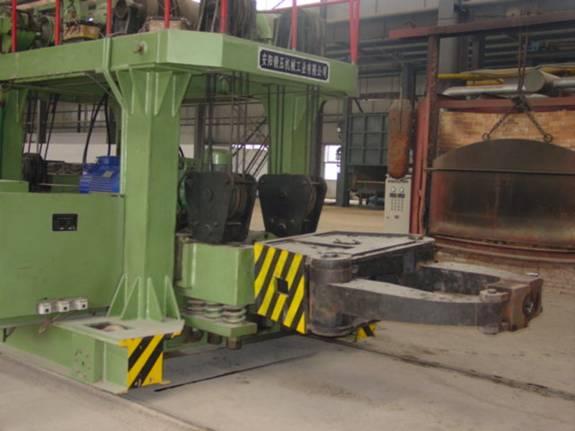

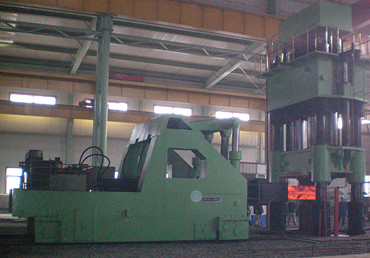

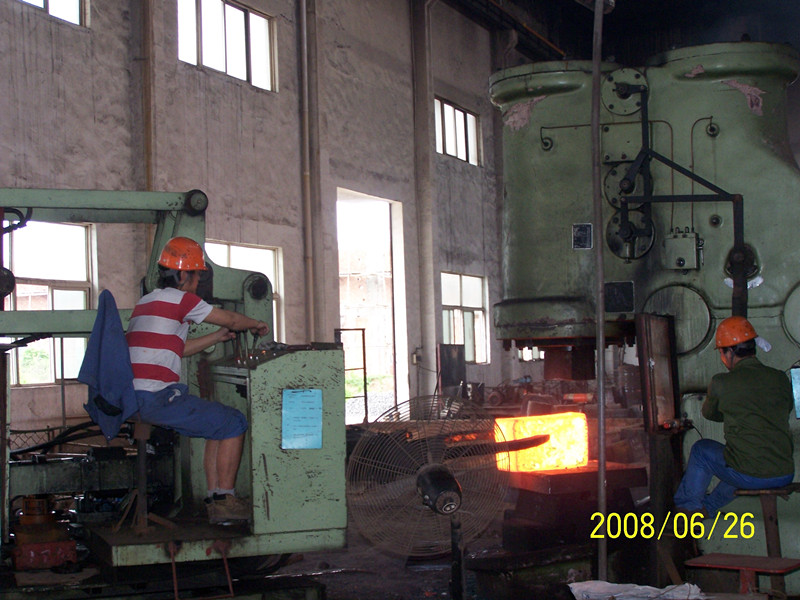

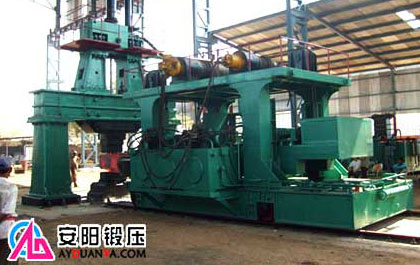

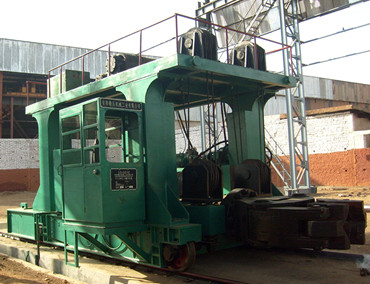

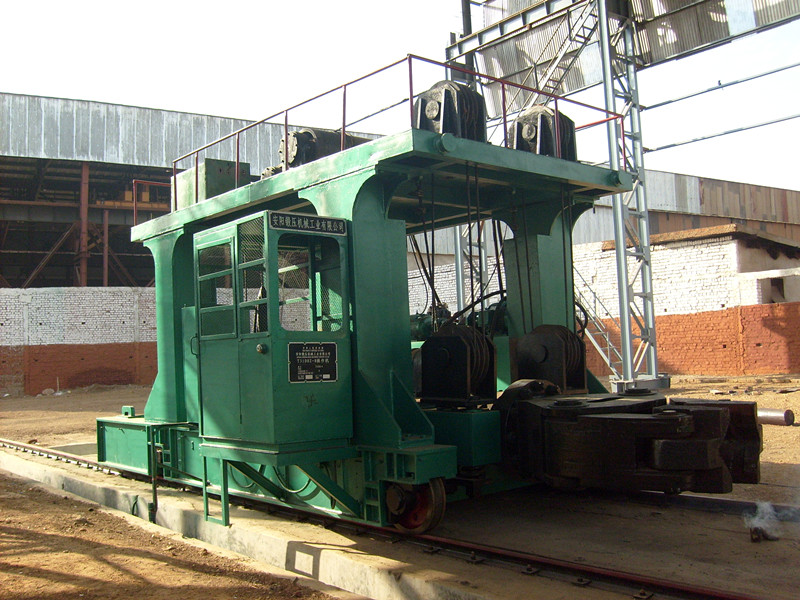

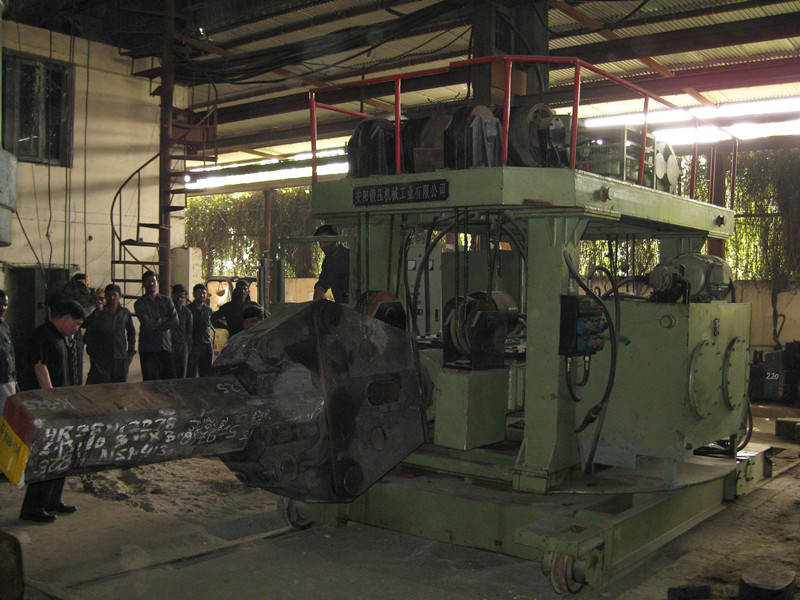

Серия Т31 ковочных манипуляторов включает в себя:прямодвижущаяся модель，поворачивающаяся модель，круговая модель и друге полностью гидравлические и механикогидравлические молоты смешанных типов.Наша продукция может удовлетворить любые запросы покупателей.Ковочный манипулятор может исполнять 5 различных действий:установка свободно проходит по рельсам，рама щипцов ходит взад-вперёд，поднимаетсяи опускается，наклоняется и поворачивается.

Особенности:
1. Эффективность процесса ковки и высокой производительности.
2. Эксплуатационные расходы будут значительно уменьшены.
3. Быстрые движения с высокой точностью будут достигнуты.
4. Качества поковок, а также мощность производственной линии может быть значительно увеличена.

Introduction
Manufacture
Videos
Pictures
Applications
Documents

Introduction

Характеристика		Ед. изм.	T31-1	T31-1.5	T31-2	T31-3	T31-4	T31-5
Грузоподъёмность		кН	10	15	20	30	40	50
Грузовой момент		кН×м	20	30	48	60	80	120
Диаметр раскрытия клещей	мин	мм	60	100	100	150	150	150
Диаметр раскрытия клещей	макс.	мм	420	560	600	650	700	800
Высота от центра щипцов	мин	мм	650	600	620	750	700	780
Высота от центра щипцов	макс.	мм	1100	1400	1500	1300	1500	1600
Скорость поднятия		м/мин	9	9	9	6	5	5
Верхний уровень щипцов		°	7	8	10	10	10	10
Нижний уровень ваступа щипцов		°	7	до пола	до пола	до пола	до пола	до пола
Скорость движения щипцов вниз		мм	1480	1360	1550	1750	1600	2150
Нависание щипцов		об/мин	30	30	30	20	20	20
Макс.Диаметр захвата щипцов		мм	980	1130	1200	1250	1288	1300
Скорость врвщения щипцов		м/мин	40	40	40	26	30	25
Расстояние между рельсами манипулятора		мм	2200	2200	2200	2280	2280	2280
Давление масла		мПа	10	10	10	8	8	15
Мощность главного двигателя		кВт	18.5	50	70	74	58	67
Размер установки(Д×Ш×В)		мм	5180 2800× 2470	4800× 2380× 3000	5400× 2900× 3100	6290× 3060× 3045	6350× 3200× 3600	7600× 3850× 3600

Характеристика		Ед. изм.	T31-8	T31-10	T31-16	T31-20	T31-30	T31-40
Грузоподъёмность		кН	80	100	160	200	300	400
Грузовой момент		кН×м	200	250	400	500	700	900
Диаметр раскрытия клещей	Мин.	мм	180	230	280	310	350	380
Диаметр раскрытия клещей	Макс.	мм	1000	1000	1130	1300	1450	1600
Высота от центра щипцов	Мин.	мм	800	800	850	900	1030	1200
Высота от центра щипцов	Макс.	мм	1800	1700	1800	1850	2100	2300
Скорость поднятия		м/мин	6	6	6	6	6	6
Верхний уровень щипцов		°	7.5	7.5	7.5	7.5	7.5	7.5
Нижний уровень ваступа щипцов		°	12	до пола	12	до пола	10	10
Скорость движения щипцов вниз		мм	2200	2200	2200	2835	2300	2360
Нависание щипцов		об/мин	20	15	15	15	12	10
Макс.Диаметр захвата щипцов		мм	1920	1980	2030	2130	2200	2260
Скорость врвщения щипцов		м/мин	20	20	20	30	15	15
Расстояние между рельсами манипулятора		мм	2737	3300	3300	3800	4100	4300
Давление масла		мПа	15	15	15	15	15	15
Мощность главного двигателя		кВт	104	130	165	230	250	280
Размер установки(Д×Ш×В)		мм	9000× 4700× 4100	11000× 4400× 4000	10000× 4000× 3900	11200× 4830× 4600	12000× 4800× 4500	12800× 5100× 4900
