Кольцепрокатные станы

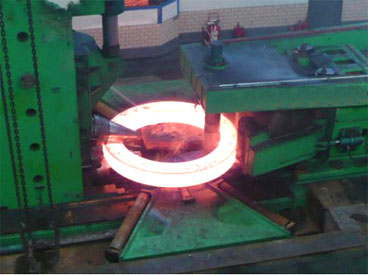

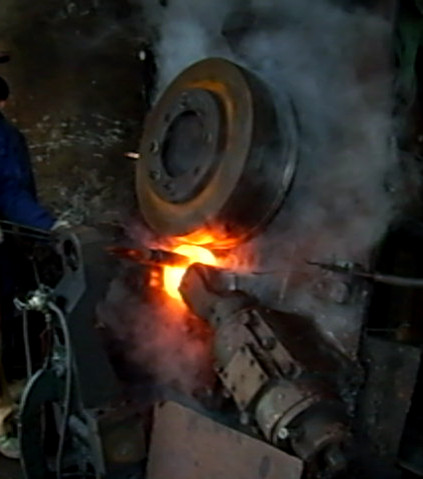

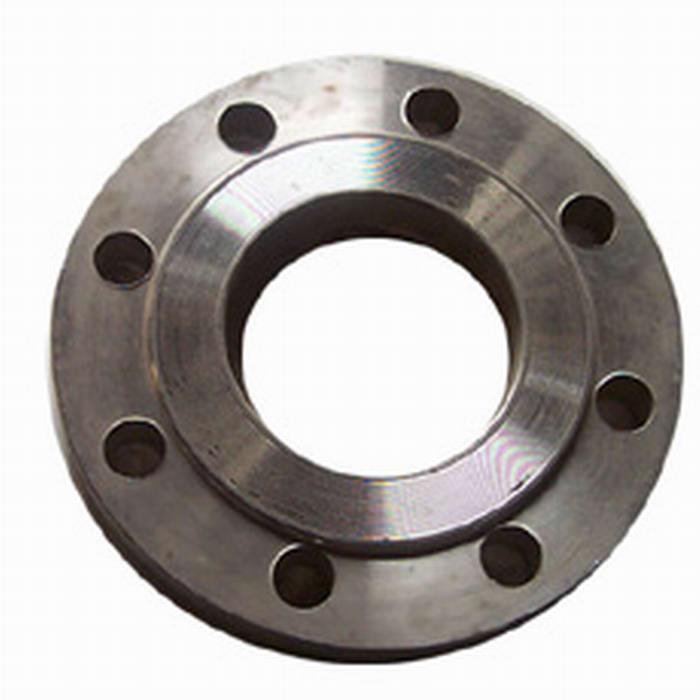

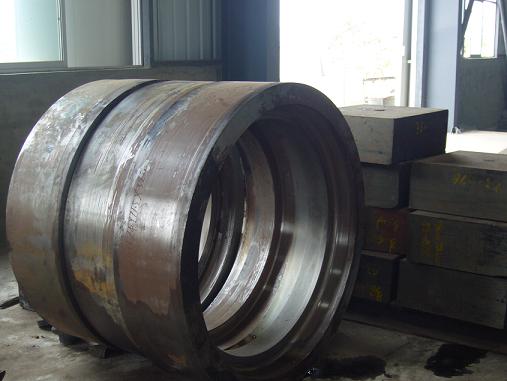

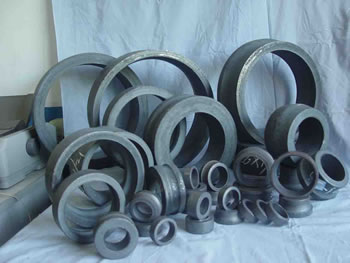

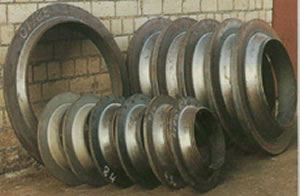

Кольцепрокатные станы серии D51 широко применяется при упаковки подшипников,зубчатых колес автомашин,фланцев трубопроводов и т.д. Кольцо прокат машины делятся на радиальных подшипников качения и радиально-осевые прокатки (D53K серии с ЧПУ). Радиальная прокатки делятся на вертикальные типа (D51 серии) и горизонтального типа (D52 серии, PLC управление).

Особенности:
1. Высокая использования материала .
2. Хорошего качества.
3. Хорошие условия труда, высокая производительность .
4. Низкие производственные затраты

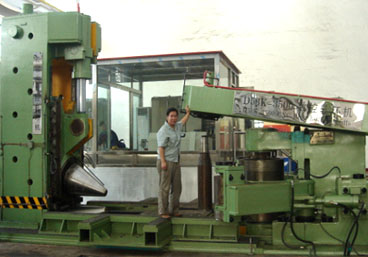

Ring rolling machine are divided into the radial rolling and radial-axial rolling(D53K series,CNC controlled). The radial rolling are divided into vertical type (D51 series) and horizontal type (D52 series, PLC controlled).

  • Introduction
  • Manufacture
  • Videos
  • Pictures
  • Applications
  • Documents

Introduction
Параметры Ед. изм. D51-160D D51-160E D51-250D D51-250E D51-350D D51-350E
Максимальные размеры кольца наружный диаметр мм 45～160 200 250 300 350 350
Высота мм 35 70 50 120 85 200
Максимальная производительность шт/ч 700 600 500 240 200 120
Номинальное давление в цилиндре кг 6000 11300 9800 19600 15500 30000
Максимальный ход подвижного блока мм 70 70 110 110 130 130
250
Линейная скорость
прокатки		 м/с 2～2.5 1.64 2.1 1.63 2.2 1.45
Скорость главного вала об/мин 120 92 80 62.3 62 41
Наружный диаметр колеса раскатки мм 360～380 360～380 500～520 680～700 680～700
Высота центра оправки мм 670 670 875 875 1050 1100
Минимальный расстояние между центром колеса раскатки и центром оправки мм 185 185 265 265 365 365
Мощность главного двигателя кВт 18.5 30 37 55 75 90
Мощность гидропривода кВт 4 7.5 11 11 15 15
Габаритные размеры мм 2200×
1550×1850		 2350×
1700×2100		 2890×
1900×2400		 3440×
2000×2700		 4040×
2000×3000		 4595×
2050×3370
Вес машины кг 3200 3500 7000 7800 12000 13800
Параметры Ед. изм. D51-400E D51-500E D51-630E D51-800E D51-1000E D51-1000F
Максимальные размеры кольца наружный диаметр мм 400 500 630 800 1000 1500
Высота мм 200 220 200 220 220 200
250 350 350 350
Максимальная производительность шт/ч 100 90 80 60 50 40
Номинальное давление в цилиндре кг 30000 32000 32000 38000 38000 42000
42000
Максимальный ход подвижного блока мм 130 130 200-350
250 250
Линейная скорость
прокатки		 м/с 1.45 1.5 1.47 1.5 1.5 1.5
Скорость главного вала об/мин 40 40 38 38 38 38
Наружный диаметр колеса раскатки мм 700～720 700～720 700～720 760～820 760～820 820
Высота центра оправки мм 1100 1200 1250 1350 1600 1780
Минимальный расстояние между центром колеса раскатки и центром оправки мм 375 375 385 410 410 410
Мощность главного двигателя кВт 90 90 90 110 110 132
110 132 132 160
Мощность гидропривода кВт 15 15 15 15 15 15
18 18 18
Габаритные размеры мм 4595×
2100×3370		 4800×
2200×3470		 4800×
2300×3770		 4800×
2350×3770		 5000
×2400×3520		 5500×
2700×4200
Вес машины кг 14000 14500 15000 20000 22000 23800




Параметры Ед. изм. D52-630 D52-1250 D52-1600 D52-2000 D52-3000
Размеры кольца наружный диаметр мм 220-630 400-1250 400-1600 450-2000 500-3000
Высота мм 160 250 300 350 400
Параметры машины Радиальное усилие прокатки кН 500 800 1000 1250 2000
Линейная скорость прокатки м/с 1.3 1.3 1.3 1.3 1.3
Мощность привода кВт 110 200 280 355 500
Габаритные размеры Длина мм 5230 7700 9000 10000 12700
Ширина мм 1900 2400 2500 3500 4100
Высота мм 2530 3600 3600 4000 4300


Параметры Ед. изм. D53K-
800		 D53K-1600 D53K-2000 D53K-3000 D53K-3500 D53K-4000 D53K-5000
Размеры кольца

наружный диаметр

 мм 350-800 400-1600 500-2000 500-3000 500-3500 500-4000 500-5000

Высота

 мм 60-300 60-300 80-500 80-500 80-500 80-700 80-750
Параметры машины Радиальное усилие прокатки кН 1250 1250 2000 2000 2000 2000 2500
Осевое усилие прокатки кН 1000 1000 1250 1250 1600 1600 2000
Скорость
прокатки		 м/с 1.3/0.4-1.6 1.3/0.4-1.6 1.3/0.4-1.6 1.3/0.4-1.6 1.3/0.4-1.6 1.3/0.4-1.6 1.3/0.4-1.6
Мощность приводов Радиального кВт 280 280 500 500 560 630 630
Осевого кВт 2×160 2×160 2×220 2×220 2×280 2×315 2×315
Габаритные размеры Длина мм 10000 11000 14500 15200 16000 18500 20000
Ширина мм 2500 2500 3500 3500 3500 4500 5500
Высота мм 3150 3300 4300 4300 4400 4400 5000
